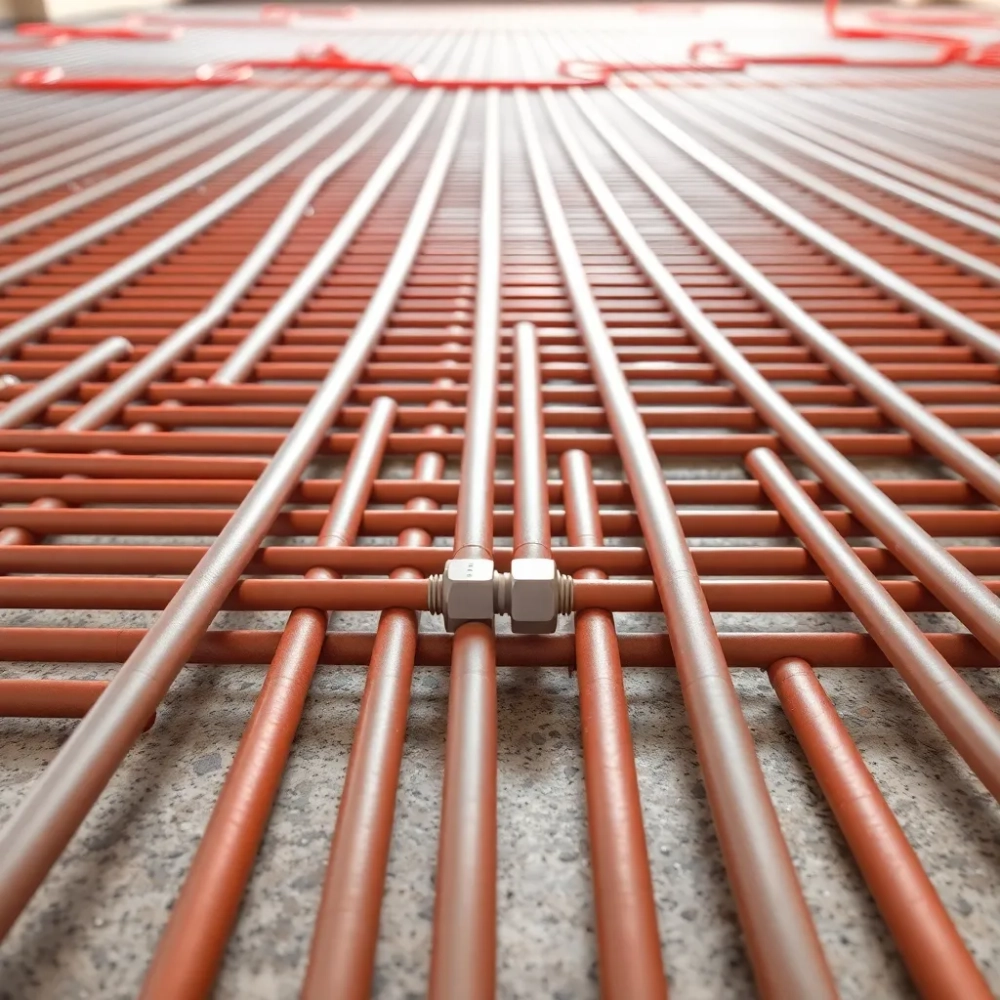

Ile wat ma 1 m² podłogówki? Sprawdź, ile ciepła naprawdę daje Twoja podłoga

Standardowa moc ogrzewania podłogowego przy rozstawie rur 15 cm i delcie 5 K wynosi od 60 do 80 W na metr kwadratowy, a przy 10 cm oscyluje wokół 80-100 W/m² i tu zaczyna się praktyczny problem, bo mniejszy rozstaw wcale nie oznacza proporcjonalnie wyższej wydajności, o czym przekonało się już wielu inwestorów, którzy zgęszczali rury „na zapas", licząc na lepszy komfort, a zamiast tego dostawali gorszy rozkład temperatury i rosnące rachunki za pompę obiegową. Zagęszczenie rur zmienia bowiem nie tylko ilość ciepła oddawanego do posadzki, ale też długość pętli, opory hydrauliczne i wymaganą temperaturę zasilania a to wszystko trzeba ułożyć w jedną spójną układankę, zanim ekipa wbije się z wiertarką w wylewkę.

• Wydajność podłogówki przy różnym rozstawie rur
• Od czego zależy moc wat na metr kwadratowy podłogówki
• Obliczanie mocy podłogówki krok po kroku
• Kiedy stosować który rozstaw strefy grzewcze
• Najczęstsze błędy wykonawców i instalatorów
• Checklist przed uruchomieniem ogrzewania podłogowego
• Schemat decyzyjny jaki rozstaw wybrać w 30 sekund

Wydajność podłogówki przy różnym rozstawie rur

Gęstość strumienia cieplnego, czyli liczba watów przekazywanych na każdy metr kwadratowy posadzki, rośnie wraz ze zmniejszaniem odstępu między rurami, ale przyrost ma charakter logarytmiczny, a nie liniowy. Różnica między rozstawem 10 cm a 15 cm wynosi zwykle 15-25 W/m², natomiast między 15 cm a 20 cm już tylko 8-12 W/m². Przy identycznym układzie pomieszczenia i tej samej temperaturze zasilania, rura 16×2 mm przy rozstawie 20 cm odda około 50-65 W/m², przy 15 cm 65-80 W/m², a przy 10 cm 80-100 W/m². Te widełki odzwierciedlają wpływ temperatury wody i temperatury pokojowej, dlatego konkretna liczba watów na m² podłogówki zależy od kilku czynników jednocześnie, nie od samego rozstawu.

Paradoks zagęszczania rur polega na tym, że przy zbyt gęstym ułożeniu spada wydajność cieplna z każdego metra bieżącego rury. Mechanizm jest prosty: woda szybciej oddaje ciepło do krótkiego odcinka, wychładza się, a skoro pętla jest dłuższa (bo rur jest więcej), to końcowe metry pętli pracują na niższej temperaturze i dają mniejszy wkład do sumarycznej mocy. Właśnie dlatego w dobrze zaprojektowanej instalacji najwyższa gęstość strumienia przypada na strefę brzegową przy oknach (10 cm), a w głębi pokoju przechodzi się na 15 lub nawet 20 cm.

Strefowy układ rur pozwala oszczędzić materiał tam, gdzie pełna moc nie jest potrzebna, i doładować newralgiczne fragmenty, takie jak pas pod oknem francuskim, narożnik zewnętrzny czy wyjście na taras. W praktyce w pokoju o powierzchni 20 m² układ 10 cm na brzegu (pas 1 m od ściany zewnętrznej) i 15 cm w środku daje średnio 7,5-8,5 mb rury na m², a moc rozkłada się bardziej proporcjonalnie do rzeczywistych strat ciepła. Takie rozwiązanie wymaga jednak dwóch oddzielnych obiegów albo precyzyjnego balansowania przepływów, bo opór hydrauliczny gęstszej strefy jest wyraźnie wyższy.

Od czego zależy moc wat na metr kwadratowy podłogówki

Moc grzewcza pętli podłogowej nie jest stałą wartością, lecz wypadkową czterech zmiennych: temperatury wody zasilającej, temperatury pokojowej, oporu cieplnego posadzki nad rurą oraz samego rozstawu. Im wyższa delta między wodą a powietrzem, tym więcej ciepła przenika przez wylewkę, ale komfort chodu zaczyna cierpieć, gdy temperatura posadzki przekroczy 29°C. Norma PN-EN 1264 definiuje komfortowy zakres temperatury powierzchni podłogi na 26-29°C dla stref stałego pobytu i do 35°C w łazienkach, co przekłada się bezpośrednio na dopuszczalne gęstości strumienia cieplnego w poszczególnych strefach.

Rodzaj �ródła ciepła zmienia ekonomię eksploatacji, ale nie samą liczbę watów na metr kwadratowy podłogówki. Pompa ciepła najefektywniej pracuje przy temperaturze zasilania 30-35°C, a kocioł gazowy 45-55°C, więc ten sam układ rur odda mniej watów przy pompie, jeśli projektant nie skompensuje tego gęstszym rozstawem. W domach pasywnych i nowych budynkach z rekuperacją standardem stał się rozstaw 10 cm w strefie brzegowej i 15 cm w głębi pomieszczenia, ponieważ niskie zapotrzebowanie na ciepło (często poniżej 50 W/m²) wymaga dużej powierzchni grzewczej, którą daje właśnie gęsta pętla.

Opór cieplny warstw nad rurą działa jak filtr tłumiący strumień cieplny: im grubsza wylewka, tym więcej ciepła zostaje w masie betonu, zanim dotrze do powierzchni. Standardowy układ z rurą 16×2 mm zatopioną w anhydrycie 6 cm nad osią rury daje przy ΔT = 10 K wyższe wartości niż ta sama rura w tradycyjnej wylewce cementowej 8 cm, ponieważ cieńsza warstwa przewodzi ciepło sprawniej. Z kolei deska trójwarstwowa na ogrzewaniu podłogowym potrafi zjeść nawet 30-40% mocy, jeśli klejona jest bezpośrednio na wylewkę bez maty alu, bo drewno samo w sobie ma R ≈ 0,10 m²K/W.

Tabela mocy dla rury 16×2 mm przy ΔT = 5 K i ΔT = 10 K

Obliczanie mocy podłogówki krok po kroku

Pierwszy krok to wyznaczenie zapotrzebowania cieplnego pomieszczenia w watach wartość tę podaje projekt budowlany albo audyt energetyczny, dla typowego nowego domu waha się ona od 40 do 80 W/m². Następnie trzeba podzielić tę moc przez docelową gęstość strumienia, by uzyskać minimalną powierzchnię grzewczą; jeśli w pokoju 20 m² potrzebujesz 1200 W, a przy rozstawie 15 cm i ΔT = 5 K dostajesz 75 W/m², to potrzebujesz 16 m² aktywnej podłogówki, czyli 80% powierzchni reszta może zostać pod szafami wnękowymi.

Kalkulator długości rury jest prosty: mb rury/m² = 100 / rozstaw w centymetrach. Przy rozstawie 15 cm wychodzi 6,7 mb na m², przy 10 cm 10 mb, przy 20 cm 5 mb. Dla pokoju 20 m² z rozstawem 15 cm daje to 134 mb rury, czyli dwie pętle po 67 mb. Każda pętla musi mieścić się w limicie długości, bo zbyt długa rura nie pozwala utrzymać właściwego przepływu dla rury 16×2 mm optimum to 80-100 mb, a maksymalna dopuszczalna długość przy zasilaniu 35°C wynosi około 120 mb.

Przykład obliczeniowy dla pokoju 18 m²

Zapotrzebowanie: 1260 W (70 W/m²). Wybór: strefa brzegowa 1 m przy oknie rozstaw 10 cm (4 m²), reszta 15 cm (14 m²). Łącznie mb rury: 4 × 10 + 14 × 6,7 = 40 + 94 = 134 mb. Liczba obiegów przy limicie 100 mb: dwa obiegi po 67 mb (lepiej) albo jeden 134 mb (odrzucamy za długi). Moc uzyskana: 4 × 95 + 14 × 75 = 380 + 1050 = 1430 W, czyli 13% zapasu ponad zapotrzebowanie, co daje bezpieczny margines na mroźne dni i stabilną temperaturę.

Regulacja przepływu w obiegach o różnej długości odbywa się przez rotametry, czyli przepływomierze pływakowe zamontowane na rozdzielaczu. Każdy obieg ustawia się na tę samą wartość w litrach na minutę (zwykle 0,6-1,2 l/min dla rury 16×2 mm), a krótszą pętlę przykręca się mocniej, dłuższą odkręca bardziej. Różnica ciśnień między najdłuższą a najkrótszą pętlą nie powinna przekraczać 20 kPa, inaczej pompa obiegowa zaczyna hałasować, a słabsze obiegi głodzą grzanej wody.

Kiedy stosować który rozstaw strefy grzewcze

Pas brzegowy o szerokości 1-1,5 m wzdłuż ściany z oknem lub drzwiami balkonowymi to miejsce, w którym straty ciepła są największe tam kładzie się rurę co 10 cm, a czasem nawet co 7,5 cm (układ meandrowy), by wzmocnić strumień cieplny. W głębi pomieszczenia, gdzie temperatura jest stabilniejsza, optymalnie sprawdza się 15 cm, a w dużych otwartych strefach dziennych, salonach połączonych z kuchnią, projektanci sięgają po 20 cm, by ograniczyć zużycie rury. Pod szafami wnękowymi, zabudową kuchenną i ciężkimi meblami rur w ogóle się nie prowadzi, bo zamknięta przestrzeń nie oddaje ciepła i grozi przegrzaniem.

Najczęstsze błędy wykonawców i instalatorów

Przekroczenie długości pętli ponad 120 mb dla rury 16×2 mm to najczęstsza przyczyna zimnych podłóg i hałaśliwej pompy. Woda przepływa zbyt wolno, zdąży oddać ciepło w pierwszych metrach, a końcówka pętli grzeje symbolicznie. Konsekwencją jest nierównomierny rozkład temperatury i rosnące rachunki za prąd pompy obiegowej, bo ta próbuje przepchnąć zbyt lepki przepływ przez wąskie gardło.

• Rozstaw mniejszy niż 10 cm bez uzasadnienia stratami ciepła zwiększa koszt materiału i długość pętli, ale nie daje proporcjonalnej mocy.
• Prowadzenie rury pod zabudową stałą, wanną, prysznicem typu walk-in brak oddawania ciepła prowadzi do przegrzewania i naprężeń w posadzce.
• Brak podziału na obiegi zgodnie ze strefami grzewczymi jeden obieg na cały parter bez podziału na salon, kuchnię i hol powoduje, że jedno pomieszczenie dominuje temperaturą.
• Pomijanie próby ciśnieniowej przed wylewką pęknięcie rury pod anhydrytem oznacza kucie całej podłogi.
• Źle ustawione rotametry krótki obieg grzeje za mocno, długi nie dowozi ciepła do końca pętli.

Checklist przed uruchomieniem ogrzewania podłogowego

• Długość każdej pętli ≤ 100 mb dla rury 16×2 mm, nigdy nie przekracza 120 mb ✅
• Próba ciśnieniowa 6 bar przez 24 h bez spadku ciśnienia ✅
• Rotametry ustawione na identyczny przepływ l/min w każdym obiegu ✅
• Odpowietrzenie instalacji po napełnieniu każdy obieg osobno ✅
• Zawory termostatyczne na rozdzielaczu sprawdzone pod kątem kierunku przepływu ✅
• Wygrzewanie wylewki wg procedury: 25°C przez 3 dni, potem +5°C/dzień do max 45°C ✅
• Oznaczenie stref „nie ogrzewaj" na projekcie przekazanym ekipie montażowej podłogi ✅

Schemat decyzyjny jaki rozstaw wybrać w 30 sekund

Zapotrzebowanie budynku powyżej 70 W/m², duże przeszklenia, ściana zewnętrzna z oknem wybierz strefę brzegową 10 cm (pas 1 m) i 15 cm w głębi pokoju. Zapotrzebowanie 50-70 W/m², typowy dom jednorodzinny z rekuperacją rozstaw jednolity 15 cm w całym pomieszczeniu. Budynek pasywny lub niskoenergetyczny, zapotrzebowanie poniżej 50 W/m² rozstaw 20 cm wystarczy, o ile okna mają współczynnik U poniżej 0,9 W/m²K. W łazienkach zawsze zagęszczaj do 10 cm, bo wymagana temperatura posadzki 30-33°C wymusza wyższy strumień cieplny na mniejszej powierzchni.

Źródła: PN-EN 1264 (Ogrzewanie podłogowe instalacje i elementy składowe), dane katalogowe producentów rur PE-Xc i PE-RT II, normatyw projektowy VDI 4645, wytyczne ITB dotyczące ogrzewania płaszczyznowego. Dane dotyczące wydajności i oporów hydraulicznych zweryfikowano na podstawie ogólnodostępnych materiałów branżowych (portale: instalacje-sanitarne.pl, ogrzewnictwo.com.pl, poradnik-instalatora.pl).
