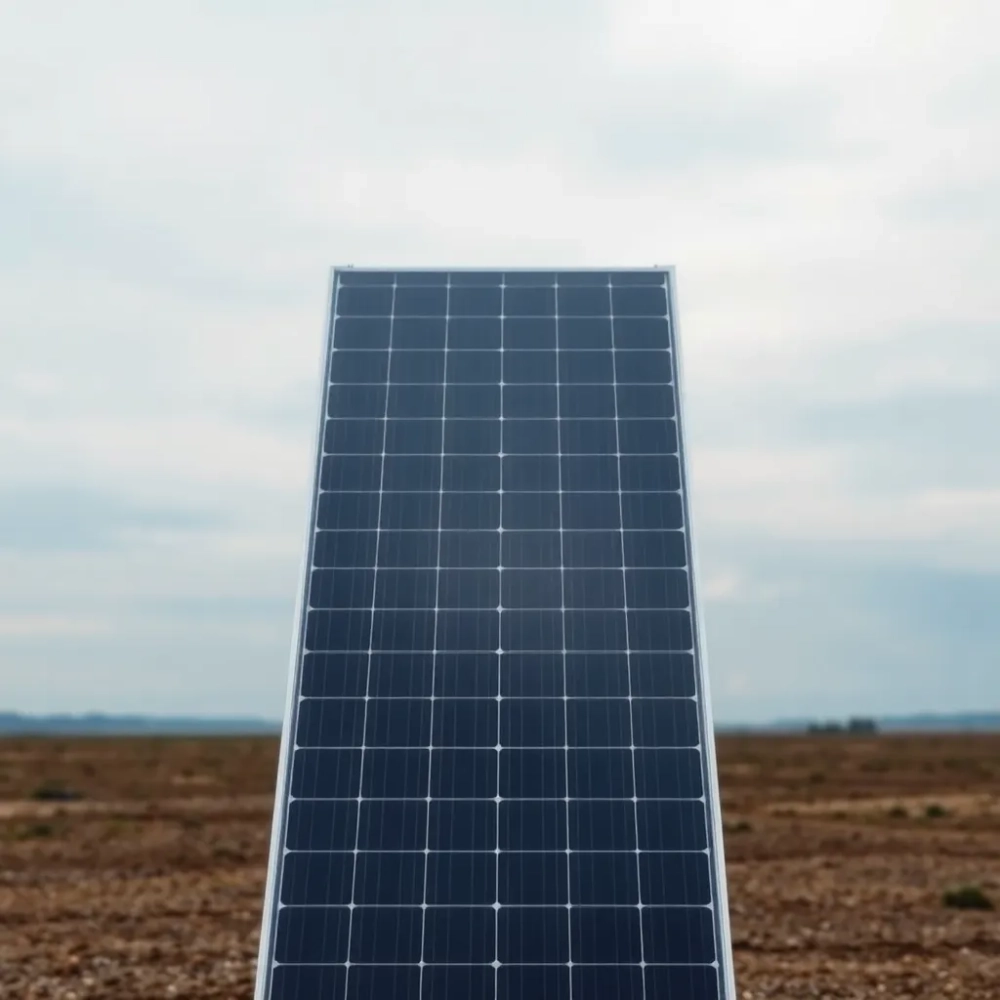

Ile volt ma panel fotowoltaiczny? Napięcie, które musisz znać przed montażem

Masz panel na działce albo w kamperze i chcesz wiedzieć, czy podłączysz go do regulatora bez stresu. Napięcie pojedynczego modułu fotowoltaicznego wynosi typowo od 30 do 60 V w obwodzie otwartym, a wszystko, co powyżej, zależy od liczby ogniw i technologii półprzewodnika. Zanim kupisz regulator, warto zrozumieć, co tak naprawdę kryje się za skrótami Voc, Vmp, Imp, Isc i jak te wartości przekładają się na konkretny model z półki. Poniżej rozkładam temat tak, żebyś po lekturze potrafił dobrać panel do regulatora PWM albo MPPT bez zgadywania.

• Co oznaczają Voc, Vmp i jak je odczytać z karty katalogowej
• Panel do regulatora PWM twarde limity napięcia
• Panel do regulatora MPPT kiedy wyższe napięcie daje więcej energii
• Najczęstsze błędy przy doborze paneli do regulatora

Co oznaczają Voc, Vmp i jak je odczytać z karty katalogowej

Na każdej karcie technicznej modułu znajdziesz cztery kluczowe parametry: Voc (napięcie obwodu otwartego), Vmp (napięcie w punkcie mocy maksymalnej), Imp (prąd w punkcie mocy maksymalnej) oraz Isc (prąd zwarcia). Pierwsze dwa mówią o napięciu, kolejne dwa o prądzie. Wszystkie podawane są w warunkach STC, czyli przy nasłonecznieniu 1000 W/m², temperaturze ogniwa 25°C i masie powietrza AM 1,5. Bez tych danych żaden dobór regulatora nie ma sensu.

Voc to napięcie, jakie pojawia się na zaciskach panelu, gdy nic z niego nie pobierasz. Vmp to napięcie, przy którym panel oddaje najwięcej mocy, a Imp to prąd w tym samym punkcie. Moc maksymalną obliczasz z prostego wzoru W = V × A, więc dla panelu 200 W o Vmp = 20 V prąd Imp wyniesie 10 A. Pamiętaj, że w praktyce, gdy ogniwo się nagrzeje powyżej 25°C, napięcie spada o około 0,3 do 0,4 % na każdy stopień. Zimą działa odwrotnie: przy silnym mrozie Voc rośnie nawet o 10 % względem wartości katalogowej, co ma ogromne znaczenie przy doborze regulatora.

Panele dzielą się umownie na dwie rodziny: niskonapięciowe z Vmp około 17 do 19 V (moduły 36-ogniwowe, często spotykane w zestawach 12 V) oraz wysokonapięciowe z Vmp od 30 do 41 V (moduły 60- lub 72-ogniwowe). Te pierwsze pasują do prostych systemów PWM w kamperach czy na łodziach, drugie projektowane są pod regulatory MPPT, które potrafią przetworzyć wyższe napięcie na niższe przy minimalnych stratach.

Przy łączeniu modułów obowiązuje prosta zasada: szeregowo dodajesz napięcia (V + V + V), równolegle dodajesz prądy (A + A + A). Dwa panele 200 W o Vmp = 20 V połączone szeregowo dadzą string 40 V i 10 A, czyli nadal 400 W, ale w wyższym napięciu. Połączenie równoległe tych samych paneli da 20 V i 20 A. Wybór topologii wpływa bezpośrednio na to, jaki regulator wpiąć w instalację.

Panel do regulatora PWM twarde limity napięcia

Regulator PWM (modulacja szerokości impulsu) nie obniża napięcia. Działa jak szybki przełącznik, który podaje na akumulator tyle wolta, ile akurat wytwarza panel, ścinając nadwyżkę. Skoro akumulator 12 V ładuje się napięciem około 14,4 V w fazie absorpcji, to z panelu o Vmp = 18 V regulator wykorzysta jedynie 14,4 V z dostępnych 18 V. Reszta zamienia się w ciepło, dlatego PWM ma sprawność rzędu 65 do 75 %.

Z tego powodu do PWM w systemie 12 V dobierasz panele o Voc nieprzekraczającym 30 V (typowo 36 ogniw), a w systemie 24 V limit rośnie do 50 V. Jeśli przekroczysz te wartości, układ scalony regulatora odprowadza nadmiar energii w postaci ciepła, a radiator potrafi rozgrzać się do temperatur, które skracają żywotność podzespołu. Norma PN-EN 62548 dotycząca instalacji fotowoltaicznych zaleca pozostawienie 10 % bufora poniżej wartości granicznej producenta, więc przy PWM 12 V szukaj paneli z Voc do 27 V.

Kluczowy jest też prąd. Regulator PWM 20 A obsłuży panel o Isc do 20 A, ale w praktyce dodaje się zapas 25 % na zjawisko nasłonecznienia odbitego od śniegu lub wody, które potrafi wygenerować prąd wyższy niż katalogowy. Dla panelu 200 W o Isc = 10,8 A potrzebujesz więc regulatora co najmniej 15 A, a najlepiej 20 A. Połączenie równoległe paneli w systemie PWM jest naturalnym wyborem, bo zwiększa prąd, ale napięcie zostaje niskie i bezpieczne dla akumulatora.

Przykład z życia: panel 200 W o Voc = 23,5 V podłączasz do regulatora PWM 20 A pracującego z akumulatorem 12 V. Napięcie mieści się w limicie 30 V, prąd 10,8 A mieści się w 20 A, więc zestaw pracuje poprawnie. Dodanie drugiego takiego panela w równoległym układzie podnosi prąd do 21,6 A i przekracza limit, dlatego przy dwóch modułach musisz przejść na regulator 30 A albo zastosować rozwiązanie z MPPT.

Panel do regulatora MPPT kiedy wyższe napięcie daje więcej energii

Regulator MPPT (śledzenie punktu mocy maksymalnej) zawiera przetwornik DC/DC, który pobiera z paneli wysokie napięcie i obniża je do poziomu akumulatora z zachowaniem niemal pełnej mocy. Sprawność sięga 92 do 98 %, a w pochmurne dni MPPT potrafi wycisnąć dodatkowe 20 do 30 % energii w porównaniu z PWM, bo aktywnie szuka optymalnego punktu pracy. W półcieniu różnica rośnie nawet do 50 %.

Dobierając panele do MPPT, sprawdzasz dwa limity: maksymalne Voc stringu (ze sporym buforem na mróz) oraz maksymalną moc dopasowaną do napięcia akumulatora. Regulator MPPT 100/30 obsłuży do 440 W przy akumulatorze 12 V i do 880 W przy 24 V, ale jego granica Voc wynosi 100 V. Panel 410 W o Voc = 37,5 V połączony w string dwóch sztuk da 75 V, co mieści się w limicie, a moc 820 W zostanie obcięta do 440 W przez algorytm sterujący. Bezpiecznie, choć z pewną stratą w inwestycji.

Bufor 10 do 20 % na zimowy wzrost Voc to wymóg bezwzględny. Gdy temperatura spada do minus 15°C, napięcie obwodu otwartego rośnie o około 8 do 12 % w stosunku do warunków STC. Panel 200 W o Voc = 23,5 V przy silnym mrozie wygeneruje 25,5 do 26 V. W stringu z czterech takich modułów napięcie skoczy do ponad 100 V i przekroczy limit wielu regulatorów. Dlatego w instalacjach zimowych projektanci zostawiają margines i sprawdzają minimalną temperaturę w lokalizacji zgodnie z danymi klimatycznymi.

Połączenie szeregowe w systemach MPPT daje fizycznie lepsze wyniki, bo wyższe napięcie oznacza niższy prąd, a więc cieńsze przewody i mniejsze straty rezystancyjne. Dodatkowo w przypadku częściowego zacienienia stringu nowoczesne optymalizatory mocy utrzymują produkcję na niezacienionych modułach, co w układzie równoległym jest niemożliwe. W kamperze czy na dachu domu jednorodzinnego string z trzech paneli 200 W o Vmp = 20 V da 60 V i trafi bezpośrednio do regulatora MPPT, który przetworzy to na 14,4 V dla akumulatora 12 V z minimalnymi stratami.

Najczęstsze błędy przy doborze paneli do regulatora

Mylenie Voc z Vmp to klasyk. Inwestor widzi na karcie 41 V i myśli, że regulator 50 V go obsłuży, zapominając, że w mroźny poranek Voc skoczy o 10 %. Drugi błąd polega na dobieraniu regulatora „na styk", czyli dokładanie paneli, aż prąd lub moc osiągną granicę urządzenia. Brak bufora sprawia, że każde odbicie od śniegu albo chwilowy wzrost natężenia promieniowania wyzwala tryb ochronny i odcina ładowanie.

Łączenie modułów o różnych parametrach w jeden string też przysparza kłopotów. Gdy w szereg wpinasz panel 200 W obok 250 W, słabszy moduł staje się wąskim gardłem: prąd całego stringu ogranicza się do jego Imp, a mocniejszy pracuje poniżej swoich możliwości. W skrajnych przypadkach dioda bocznikująca w słabszym module grzeje się i skraca żywotność całego zestawu.

Ignorowanie temperaturowego współczynnika napięcia prowadzi do najpoważniejszych awarii. W górskich lokalizacjach, gdzie zimą temperatura spada poniżej minus 20°C, panele o Voc = 38 V w stringu trzech sztuk wygenerują ponad 125 V, co przekracza limit 100 V popularnych regulatorów MPPT. Przed zakupem zawsze przelicz Voc w najniższej spodziewanej temperaturze otoczenia, korzystając ze wzoru Voc_min = Voc_STC × (1 + (25 − T_min) × ΔU/100), gdzie ΔU wynosi około 0,3 %/°C.

Przewymiarowanie paneli względem regulatora o 10 do 20 % jest bezpieczne. Algorytm MPPT sam ograniczy moc do dopuszczalnej wartości, a przetwornik DC/DC nie odczuje termicznego dyskomfortu. Po przekroczeniu 25 do 30 % nadmiaru radiator zaczyna oddawać ciepło otoczeniu zbyt wolno, a kontroler temperatury obniża napięcie ładowania. Akumulator wtedy nie dostaje pełnej mocy, a właściciel dziwi się, dlaczego instalacja produkuje mniej, niż zakładał.

Porównanie obu technologii warto zamknąć w jednym zestawieniu. PWM sprawdza się w małych instalacjach 12 V, gdzie liczy się prostota i niska cena. MPPT wygrywa wszędzie tam, gdzie napięcie stringu znacząco przekracza napięcie akumulatora oraz gdzie panele pracują w zmiennych warunkach oświetlenia. Koszt regulatora MPPT jest dwa do trzech razy wyższy, ale w instalacjach powyżej 200 W zwraca się w ciągu dwóch, trzech lat dzięki wyższej produkcji energii.

Sześć kroków, które pozwolą Ci dobrać regulator bez pomyłki. Po pierwsze, ustal napięcie akumulatora: 12, 24 czy 48 V. Po drugie, zsumuj moc paneli i przelicz na prąd: dzieląc moc przez napięcie akumulatora. Po trzecie, dodaj 25 % zapasu na prąd oraz 20 % bufora na napięcie Voc w mrozie. Po czwarte, sprawdź limit Voc wybranego regulatora i porównaj go z Voc stringu w najniższej temperaturze zimowej. Po piąte, wybierz technologię PWM albo MPPT w zależności od tego, czy napięcie paneli znacząco przewyższa napięcie akumulatora. Po szóste, zweryfikuj przekrój przewodów: dla prądu 20 A stosujesz minimum 6 mm², a przy stringach 30 A i więcej sięgasz po 10 mm² albo grubsze.

Świadomy dobór paneli i regulatora zaczyna się od zrozumienia, że napięcie to nie stała wartość z katalogu, lecz zmienna zależna od temperatury, nasłonecznienia i topologii połączeń. Gdy opanujesz te zależności, każda kolejna instalacja pójdzie gładko, a komponenty odwdzięczą się wieloletnią, bezawaryjną pracą. Jeśli planujesz rozbudowę systemu albo dobierasz regulatory do większego zestawu, sprawdź szczegółowe karty katalogowe producentów i przelicz parametry dla swoich skrajnych warunków pogodowych.
