Elektrozawory do ogrzewania podłogowego – jak mieć ciepło dokładnie tam, gdzie chcesz?

Koszty ogrzewania biją po kieszeni, a dom wciąż bywa nierównomiernie nagrzany w salonie 23°C, w sypialni 19°C, łazienka stygnie po północy. W takiej sytuacji kluczowe detale decydują o komforcie: odpowiednie elektrozawory do ogrzewania podłogowego potrafią zredukować rachunki od 15% do nawet 30% rocznie, jednocześnie przywracając właściwą temperaturę w każdym pomieszczeniu. Różnica między przeciętnym a dopracowanym systemem nie tkwi w kotle ani w rurach tkwi właśnie w tych niewielkich zaworach, które zamykają lub otwierają obieg wody w poszczególnych pętlach.

• Jak działają elektrozawory w systemie podłogówki?
• Dobór elektrozaworu do liczby stref i typu instalacji
• Montaż i najczęstsze błędy przy podłączaniu elektrozaworów
• Optymalizacja ustawień realne oszczędności bez utraty komfortu
• Najczęstsze błędy użytkowników

Jak działają elektrozawory w systemie podłogówki?

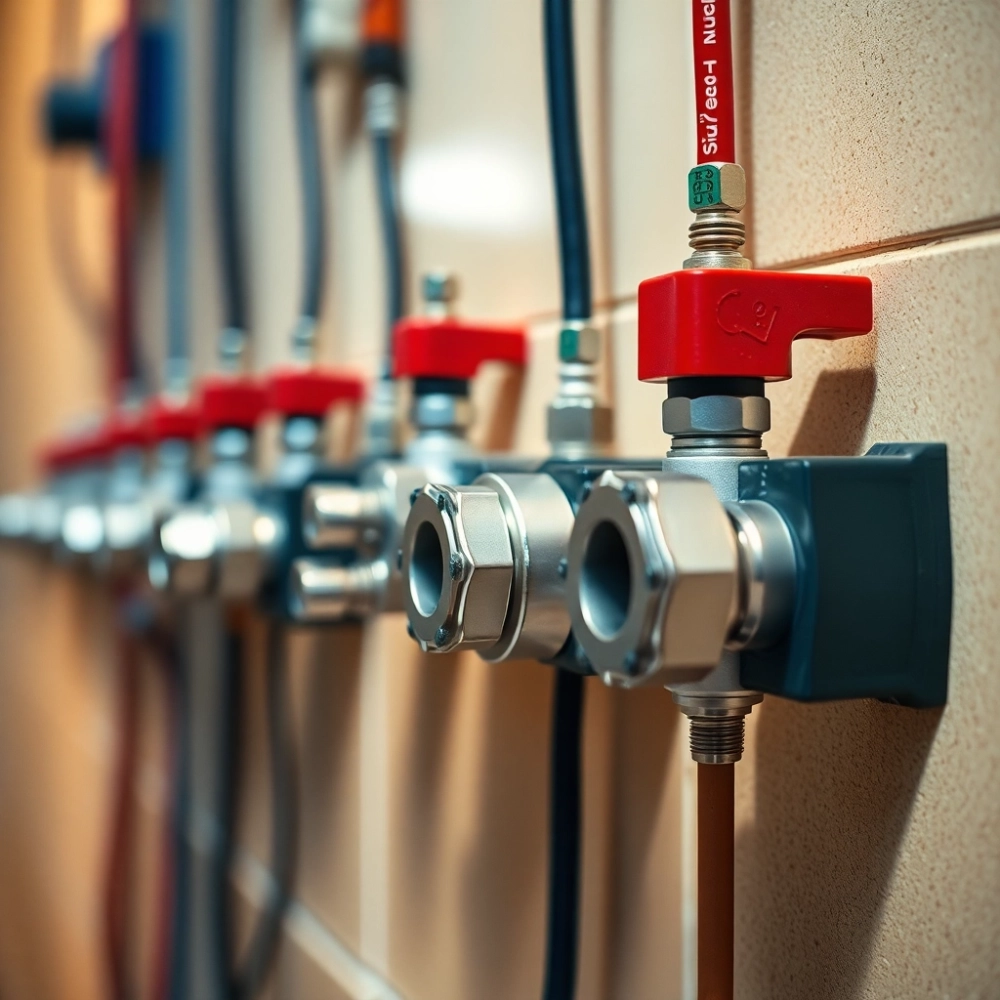

Elektrozawór to niewielkie urządzenie montowane na rozdzielaczu, sterowane impulsem elektrycznym 230 V lub 24 V z regulatora pokojowego. Po otrzymaniu sygnału siłownik termoelektryczny (popularnie nazywany głowicą) przesuwa trzpień zaworu, ograniczając lub udrażniając przepływ czynnika grzewczego przez daną pętlę. Gdy temperatura w pokoju osiąga zadaną wartość, zawór się zamyka; gdy spada otwiera ponownie.

Działanie opiera się na prostym zjawisku fizycznym: rozszerzalności cieplnej. Wewnątrz siłownika znajduje się substancja (mieszanina wosku lub specjalnego płynu), która pod wpływem temperatury zmienia objętość. Gdy płynie przez nią prąd, element grzewczy podnosi jej temperaturę, trzpień wysuwa się i dociska grzybek zaworu do gniazda, blokując przepływ. Odwrócenie biegunów lub odcięcie zasilania powoduje cofnięcie trzpienia i otwarcie obiegu. Cały cykl od zera do pełnego zamknięcia trwa od 60 do 180 sekund, w zależności od modelu.

W typowej instalacji z 4-10 pętlami każda sekcja rozdzielacza obsługuje oddzielną strefę. Dzięki temu łazienka może mieć 24°C, sypialnia 19°C, a gabinet 21°C bez konieczności ręcznego regulowania przepływomierzy. Sterownik główny zbiera dane z czujników pokojowych, porównuje je z ustawionym harmonogramem i wysyła odpowiednie sygnały. To właśnie ta komunikacja decyduje o realnej oszczędności energii nie sam zawór jako taki, lecz jego współpraca z precyzyjnym regulatorem temperatury.

Dlaczego zawór termostatyczny mieszany nie wystarczy?

Stare instalacje ogrzewania podłogowego korzystały z ręcznych zaworów regulacyjnych na rozdzielaczu. Wymagały one ręcznego ustawiania przepływu przy pomocy kluczyka i nie reagowały na zmiany temperatury zewnętrznej. Efekt: przegrzane pomieszczenia w słoneczne dni, niedogrzane podczas mrozów. Elektrozawór zamyka tę lukę, reagując w czasie rzeczywistym na odczyty z czujnika. Nowoczesne regulatory potrafią też uwzględniać temperaturę zewnętrzną (krzywa grzewcza) oraz funkcję „eco", która obniża zadaną wartość o 2-4°C podczas nieobecności domowników.

Warto wiedzieć, że elektrozawory normalnie zamknięte (NC) to standard w ogrzewaniu podłogowym. Zawór otwiera się tylko wtedy, gdy regulator wyśle sygnał grzania. Modele normalnie otwarte (NO) działają odwrotnie i stosuje się je tam, gdzie domyślnie chcemy utrzymać minimalny przepływ np. w instalacjach chłodzenia płaszczyznowego.

Dobór elektrozaworu do liczby stref i typu instalacji

Liczba stref w domu wpływa bezpośrednio na ilość potrzebnych elektrozaworów. Strefa to pojedynczy obieg grzewczy kontrolowany niezależnie może nią być pojedyncza pętla podłogówki albo grupa pętli obsługujących jedno pomieszczenie. W domu 120 m² typowo wyróżnia się 6-10 stref: salon, kuchnia, każda sypialnia, łazienka, korytarz, gabinet.

Parametry techniczne, które trzeba sprawdzić

Przy wyborze zwróć uwagę na pięć kluczowych wartości. Napięcie zasilania najpopularniejsze to 230 V (proste w instalacji) oraz 24 V (bezpieczniejsze, wymaga transformatora). Czas otwarcia/zamknięcia im krótszy, tym szybsza reakcja na zmianę temperatury; standard to 120 s. Skok trzpienia określa zakres regulacji; najczęściej 3-4 mm. Typ przyłącza musi pasować do rozdzielacza (najpopularniejsze M30×1,5). Maksymalna temperatura pracy w podłogówce rzadko przekracza 55°C, ale warto mieć zapas do 90°C.

Rozdzielacz mosiężny ze stali nierdzewnej kompatybilny z siłownikami M30 to dziś branżowy standard pasują do niego siłowniki praktycznie wszystkich liczących się producentów. Unikaj rozdzielaczy z plastiku, jeśli temperatura czynnika przekracza 50°C: długoterminowo mogą tracić szczelność.

Dopasowanie do typu sterowania

Systemy przewodowe pozostają najtańsze i najbardziej niezawodne każdy regulator łączy się kablem dwużyłowym ze sterownikiem głównym. Sprawdzają się w nowym budynku, gdzie kanały kablowe planuje się od razu. Systemy bezprzewodowe (radiowe 868 MHz) umożliwiają montaż w istniejących budynkach bez kucia ścian kosztują 30-50% więcej, ale eliminują konieczność remontu. Wersje WiFi pozwalają sterować ogrzewaniem z aplikacji mobilnej i integrować się z systemami smart home, jednak przy każdej pętli wymagają stabilnego sygnału.

Jeśli planujesz 8-10 stref w nowym domu jednorodzinnym, najlepszym wyborem pozostaje system przewodowy 230 V z możliwością późniejszej rozbudowy o moduł WiFi. W przypadku modernizacji mieszkania w bloku z wielkiej płyty, gdzie kucie ścian generuje kurz i koszty rozważ wariant bezprzewodowy, choć przy jego montażu należy pamiętać o wzmocnieniu sygnału repeaterem, jeśli odległość od sterownika przekracza 15 m przy grubych stropach.

Montaż i najczęstsze błędy przy podłączaniu elektrozaworów

Montaż elektrozaworów wydaje się prosty: nakręcić siłownik na rozdzielacz, podłączyć dwa przewody do sterownika, wkręcić czujnik temperatury w ścianę. W praktyce połowa późniejszych awarii wynika z pośpiechu i pominięcia detali. Pierwszy błąd to brak zaworu odcinającego przed każdym siłownikiem bez niego wymiana uszkodzonego elementu wymaga spuszczenia wody z całej instalacji.

Druga pułapka to zbyt ciasne dokręcenie głowicy. Maksymalny moment to 5-7 Nm. Przy większym nacisku uszczelka O-ring traci elastyczność, a po roku zaczyna przeciekać. Trzeci problem: montaż czujnika pokojowego w miejscu nasłonecznionym lub przy drzwiach regulator odczytuje wówczas temperaturę wyższą niż rzeczywista i nie włącza ogrzewania, gdy faktycznie jest zimno.

Krok po kroku: prawidłowy montaż

Rozpocznij od wyłączenia zasilania sterownika i zamknięcia zaworów odcinających na rozdzielaczu. Odkręć ręczne pokrętła i zastąp je siłownikami, dokręcając ręcznie plus pół obrotu kluczem. Połącz przewody siłownika z kablem sygnałowym prowadzonym do listwy sterownika zwykle są to zaciski śrubowe oznaczone „valve". Zamontuj czujnik pokojowy na wysokości 1,3-1,5 m, w odległości minimum 1 m od okien, grzejników i źródeł przeciągu.

Sprawdź, czy każdy siłownik reaguje na sygnał testowy ze sterownika w trybie serwisowym regulator powinien wysyłać krótkie impulsy, a Ty możesz obserwować wysuwanie się trzpienia. Brak reakcji oznacza przerwę w obwodzie lub wadliwy siłownik. Dopiero po pozytywnym teście otwórz zawory odcinające i napełnij układ.

Kiedy bezwzględnie wezwać instalatora

Samodzielny montaż dozwolony jest wyłącznie w obrębie instalacji niskonapięciowej, która nie wymaga uprawnień SEP. Jednak wszelkie prace przy rozdzielaczu, próbie szczelności ciśnieniowej (zgodnie z normą PN-EN 1264) oraz uruchomieniu układu po stwardnieniu wylewki powinny leżeć w gestii wykwalifikowanego hydraulika z uprawnieniami. Pominięcie próby ciśnieniowej 0,6 MPa przez 30 minut to częsty błąd bez niej wyciek może ujawnić się dopiero po ułożeniu posadzki, kiedy naprawa kosztuje kilkanaście tysięcy złotych.

Z obserwacji wynika, że aż 4 na 10 awarii ogrzewania podłogowego zgłaszanych w pierwszym sezonie grzewczym to rezultat zbyt wczesnego napełniania układu przed całkowitym związaniem jastrychu. Beton osiąga pełną wytrzymałość po 28 dniach; wcześniejsze uruchomienie powoduje mikropęknięcia w pętlach, które przez miesiące pozostają nieszczelne w granicach kilku mililitrów na dobę.

Optymalizacja ustawień realne oszczędności bez utraty komfortu

Samo posiadanie elektrozaworów jeszcze nie gwarantuje oszczędności. Równie ważne pozostaje ich właściwe zaprogramowanie. Najbardziej mierzalne efekty daje obniżenie temperatury o 1°C w nocy i podczas nieobecności rachunki spadają wtedy o 6-7% rocznie. W praktyce dom 120 m² ośmiostrefowy z dobrze ustawionym sterownikiem zużywa od 18 000 do 22 000 kWh rocznie, podczas gdy ten sam dom bez podziału na strefy zużywa 26 000-30 000 kWh.

Pięć trików, które obniżają rachunki

Tryb wakacyjny: ustaw stałą temperaturę 14-16°C na czas wyjazdu wracasz do suchego domu bez ryzyka zamarzania instalacji. Harmonogram tygodniowy: w sypialniach obniżenie do 17°C od 23:00 do 6:30, w łazience podniesienie do 24°C od 6:00 do 7:30, potem powrót do 21°C. Krzywa grzewcza: przy -10°C na zewnątrz temperatura zasilania nie powinna przekraczać 45°C; przy +5°C wystarczy 30°C. Histereza: ustaw ją na 0,3-0,5°C zbyt mała powoduje ciągłe włączanie i wyłączanie zaworu, skracając jego żywotność. Funkcja „okno otwarte": czujnik kontaktronowy przy oknie automatycznie wyłącza daną strefę na 15 minut po otwarciu okna.

Przy cenie ciepła 0,42 zł/kWh w taryfie G11 (dane URE na 2025) oraz średnim zużyciu, inwestycja zwraca się szybciej niż wymiana kotła na kondensacyjny, a jednocześnie podnosi komfort użytkowania. Mniej odczuwalne, choć równie ważne: eliminacja nocnego szumu instalacji prawidłowo wyregulowany rozdzielacz z elektrozaworami nie powoduje trzasków termicznych, które pojawiają się przy ręcznej regulacji przepływomierzami.

Kiedy ten typ rozwiązania się nie sprawdzi

Elektrozawory z tradycyjnymi siłownikami wartościowymi nie nadają się do instalacji z kotłem na paliwo stałe bez bufora. Nagłe zamknięcie wszystkich zaworów przy wychłodzeniu pomieszczeń grozi przegrzaniem kotła i uruchomieniem zaworu bezpieczeństwa. W takim układzie potrzebny jest zawsze otwarty bypass lub zawór trójdrożny mieszający, który utrzymuje minimalny przepływ przez kocioł.

Nie sprawdzą się też w układach, gdzie różnica ciśnień na rozdzielaczu przekracza 30 kPa. Wysoki spadek ciśnienia wymusza konieczność zastosowania pompy o zmiennej wydajności (klasa A) albo zaworów różnicowo-upustowych w przeciwnym razie siłownik nie domyka zaworu szczelnie.

Najczęstsze błędy użytkowników

Brak regularnego uruchamiania zaworów po sezonie letnim. Siłowniki termoelektryczne w stanie spoczynku przez 8 miesięcy potrafią „przyrosnąć" do gniazda. Pierwsze uruchomienie jesienią kończy się brakiem reakcji na sygnał sterownika. Rozwiązanie: w menu serwisowym większości sterowników dostępna jest funkcja cyklicznego otwierania zaworów co 7-14 dni na 3 minuty warto ją aktywować.

Ustawianie zaworu na maksimum, „żeby szybciej nagrzało". Elektrozawór nie steruje mocą grzewczą reguluje przepływ. Maksymalne otwarcie nie przyspiesza nagrzewania, bo ograniczeniem jest przepływomierz na rozdzielaczu (fabrycznie nastawiony na konkretny litraż). Prawidłowa procedura po sezonie letnim: jeden dzień bezpośredniego grzania na niskiej temperaturze, by rozgrzać całą masę jastrychu.

Mieszanie sterowników różnych producentów. Protokoły komunikacji (własne standardy PWM, sygnały analogowe 0-10 V) nie są ze sobą kompatybilne. Podłączenie siłownika producenta A do sterownika producenta B skutkuje nieprawidłowymi czasami otwarcia albo trwałym uszkodzeniem elementu grzejnego siłownika w ciągu kilku tygodni.

Ignorowanie odpowietrzania instalacji. Powietrze w najwyższym punkcie pętli powoduje, że czujnik temperatury zasilania odczytuje zawyżoną wartość i sterownik przedwcześnie wyłącza zawory. W przypadku podłogówki powietrze usuwa się wolniej niż w tradycyjnej instalacji nawet 2-3 dni. Procedura: po każdym napełnieniu układu odkręcić odpowietrzniki na rozdzielaczu i pozwolić, by woda przepłynęła przez każdą pętlę przez 5 minut.

Brak czyszczenia filtrów siatowych na rozdzielaczu. Zanieczyszczenia z sieci wodociągowej osadzają się na siatce filtra o wielkości oczka 0,4-0,6 mm. Po 18-24 miesiącach spadek ciśnienia bywa na tyle duży, że siłownik nie jest w stanie domknąć zaworu. Czyszczenie raz na dwa sezony, podczas przeglądu instalacji, pozwala uniknąć tej usterki.

Jeżeli planujesz wymianę sterownika albo rozbudowę o kolejne strefy, warto skorzystać z konfiguratora, który po podaniu liczby pomieszczeń i metrażu wskaże kompatybilne zestawy. Porównanie dostępnych serii w jednym miejscu ułatwia decyzję, szczególnie przy różnicach w cenie rzędu 40% między wariantem przewodowym a bezprzewodowym. Osobna konsultacja z doradcą technicznym pomoże zweryfikować dobór pod kątem istniejącej kotłowni oraz źródła ciepła (kocioł gazowy, pompa ciepła, sieć miejska).

Źródła danych: Urząd Regulacji Energetyki (taryfy ciepła 2025), norma PN-EN 1264 (ogrzewanie podłogowe), Warunki Techniczne 2024 (Dz.U. 2022 poz. 1225 z późn. zm.), dane producentów rozdzielaczy i siłowników dostępne na ciepownictwo.pl oraz portalu branżowym instalacjebudowlane.pl.
