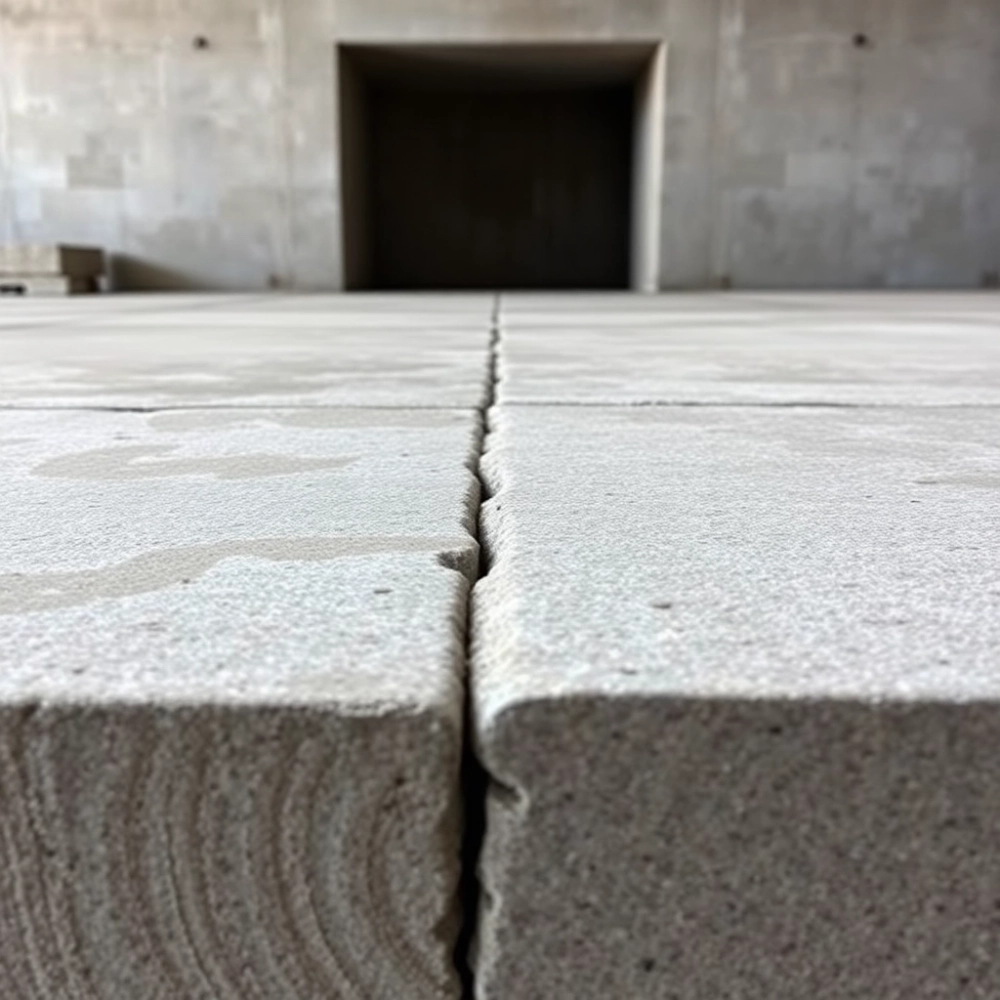

Dylatacja wylewki betonowej – jak uniknąć pęknięć i uszkodzeń podłogi
Betonowa wylewka bez właściwie wykonanych szczelin dylatacyjnych z czasem pęka to nie teoretyczne zagrożenie, lecz fizyczna konieczność wynikająca z naprężeń generowanych podczas wiązania, schnięcia i zmian temperatury. Kiedy widzisz rysy biegnące wzdłuż podłogi niczym linie na mapie, problem tkwi w braku dylatacji lub jej nieprawidłowym wykonaniu. Możesz mieć idealnie zbrojoną konstrukcję, drogi gres na wierzchu, a mimo to strata nastąpi w miejscu, które wykonawcy często traktują po macoszemu. Poniżej znajdziesz całą wiedzę potrzebną, by dylatacja wylewki betonowej została zaprojektowana i wykonana zgodnie ze sztuką od rozstawu i szerokości szczelin, przez dobór materiałów wypełniających, aż po specyfikę instalacji na ogrzewaniu podłogowym.
- Jaka szerokość i rozstaw dylatacji wylewki betonowej będą odpowiednie
- Czym wypełnić szczeliny dylatacyjne w wylewce betonowej
- Dylatacja wylewki a ogrzewanie podłogowe na co zwrócić uwagę
- Pytania i odpowiedzi dotyczące dylatacji wylewki betonowej
Jaka szerokość i rozstaw dylatacji wylewki betonowej będą odpowiednie
Parametry szczelin dylatacyjnych nie są arbitralne wynikają z fizyki zachowania się betonu podczas wiązania oraz z prognozowanych zmian wymiarowych płyty. W posadzkach wewnętrznych standardowo stosuje się rozstaw od 4 do 6 metrów w obu kierunkach, co oznacza, że typowa wylewka w pomieszczeniu 6×8 metrów wymaga minimum jednej szczeliny pośredniej wzdłuż dłuższej krawędzi. W halach przemysłowych, gdzie obciążenia dynamiczne i różnice temperatur są większe, odstępy czasem redukuje się do 3-4 metrów. Zasada jest prosta: im większe przewidywane naprężenia, tym krótszy rozstaw.
Szerokość szczeliny dylatacyjnej zależy bezpośrednio od planowanego przemieszczenia krawędzi płyty. Dla typowych wylewek grubości 5-8 centymetrów minimalna szerokość wynosi 6 milimetrów, natomiast przy wylewkach na gruncie o grubości przekraczającej 12 centymetrów szerokość ta powinna wzrosnąć do 10-12 milimetrów. Proporcja głębokości do szerokości również ma znaczenie optymalnie stosunek ten wynosi 1:1 lub 1:1,5, co zapewnia odpowiednią swobodę odkształcenia bez ryzyka zbyt głębokiego wciśnięcia materiału wypełniającego w szczelinę.
W przypadku dylatacji obwodowych, czyli szczelin prowadzonych wzdłuż ścian, słupów, schodów i wszystkich elementów pionowych stykających się z wylewką, odstępy te nie obowiązują szczelina musi przebiegać ciągle na całym obwodzie. Minimalna odległość od krawędzi szczeliny do najbliższego narożnika wynosi 50 centymetrów, co zapobiega koncentracji naprężeń w rogach. Warto o tym pamiętać już na etapie projektowania układu wylewki, a nie wymyślać trasę szczelin w ostatniej chwili.
Dowiedz się więcej o Wylewka Ugina Się Przy Dylatacji
Dylatacje skurczowe, nazywane też pośrednimi, wykonuje się najczęściej w połowie rozpiętości między dylatacjami obwodowymi. Ich zadaniem jest nie tyle przejmowanie rozszerzalności termicznej, ile neutralizacja naprężeń wynikających z procesu hydratacji i późniejszego wysychania mieszanki betonowej. Beton kurczy się podczas wiązania w ciągu pierwszych 28 dni nawet o 0,05%, co przy płycie 8-metrowej daje przemieszczenie rzędu 4 milimetrów na każdy metr bieżący. Odpowiednia szczelina skurczowa nie dopuszcza do kumulacji tych sił.
Normy budowlane, w tym Eurocode 2 oraz normy serii PN-EN 1992, nie nakładają sztywnych wartości granicznych dla rozstawu dylatacji w posadzkach, pozostawiając to decyzję projektantowi na podstawie warunków miejscowych. W praktyce oznacza to, że dokumentacja techniczna powinna zawierać dokładny plan rozmieszczenia szczelin z podaniem ich szerokości, głębokości i rodzaju zastosowanego materiału wypełniającego.
Wylewka na gruncie wymaga szczególnej uwagi różnica temperatur między spodem a wierzchem płyty generuje dodatkowe naprężenia, których wylewka na stropie doświadcza w znacznie mniejszym stopniu. Dlatego wylewki fundamentowe i na piętrach parterowych wykonuje się zbrojone siatką dystansową, a rozstaw dylatacji skurczowych redukuje się o 20-30% w porównaniu z posadzkami na stropach.
Czym wypełnić szczeliny dylatacyjne w wylewce betonowej
Wybór materiału wypełniającego szczelinę dylatacyjną determinuje, czy funkcja dylatacji zostanie zachowana przez dekady, czy zacznie zawodzić już po dwóch latach eksploatacji. Elastyczne masy poliuretanowe stanowią aktualnie najczęściej stosowane rozwiązanie charakteryzują się przyczepnością do podłoża na poziomie przekraczającym 1 MPa, odpornością na ścieranie i zdolnością do pracy w szerokim zakresie temperatur od minus 30 do plus 70 stopni Celsjusza. Ich twardość Shore A oscyluje wokół 25-40 jednostek, co pozwala na kompensację ruchów szczeliny rzędu 25% jej szerokości bez trwałego odkształcenia.
Polecamy Dylatacja do wylewek
Silikony neutralne sprawdzają się w miejscach narażonych na stały kontakt z wodą łazienki, pralnie, wejścia do budynków. W przeciwieństwie do silikonów kwasowych nie korodują metali ani nie przebarwiają sąsiadujących płytek. Trwałość silikonu w szczelinie dylatacyjnej wynosi przeciętnie 8-12 lat, po czym wymaga odnowienia, co stanowi istotny argument przemawiający za poliuretanem w lokalizacjach trudno dostępnych.
Profile dylatacyjne z tworzywa sztucznego lub aluminium montuje się w szczelinach szerokich powyżej 15 milimetrów, gdzie masa wylewana nie zapewniałaby wystarczającej stabilności kształtu. Profile te wyposażone są w wewnętrzną komorę na materiał kompresyjny i listwę maskującą, dzięki czemu szczelina zachowuje swój kształt nawet przy intensywnym ruchu kołowym. Ich cena jednostkowa jest wyższa niż w przypadku mas, lecz trwałość i estetyka uzasadniają tę różnicę w projektach komercyjnych.
Pianki polietylenowe typu round cord stosuje się jako podkład pod masy wylewane, pełniąc funkcję drenażową i chroniąc wypełnienie przed zbyt głębokim wciśnięciem. Średnica pianki powinna być o 20-30% większa niż szerokość szczeliny, co zapewnia stabilne oparcie dla masy poliuretanowej. W przypadku szczelin o nieregularnych kształtach stosuje się pianki o przekroju okrągłym, które lepiej dopasowują się do nierówności ścianek szczeliny.
Zobacz Dylatacja Wylewki Na Balkonie
Przed aplikacją jakiegokolwiek wypełnienia szczelinę należy dokładnie oczyścić z pyłu, resztek zaprawy i wilgoci. Beton musi osiągnąć co najmniej 90% swojej docelowej wytrzymałości, czyli dla typowej wylewki okres schnięcia wynoszący minimum 21 dni w warunkach normalnych. Aplikacja masy na niedostatecznie stwardniałe podłoże skutkuje odspojeniem wypełnienia przy pierwszym cyklu termicznym.
| Materiał | Elastyczność | Trwałość | Odporność chem. | Cena PLN/mb |
|---|---|---|---|---|
| Masa poliuretanowa | 25% szerokości szczeliny | 15-20 lat | Wysoka | 25-45 |
| Silikon neutralny | 20% szerokości szczeliny | 8-12 lat | Średnia | 18-30 |
| Profil dylatacyjny PVC | Do 50% szerokości | 25-30 lat | Bardzo wysoka | 55-90 |
| Pianka PE + wypełnienie | Zależy od masy | Zależy od masy | Zależy od masy | 15-25 + masa |
Dylatacja wylewki a ogrzewanie podłogowe na co zwrócić uwagę
Ogrzewanie podłogowe diametralnie zmienia warunki pracy wylewki betonowej. Różnica temperatur między spodem a wierzchem płyty może sięgać 15-20 stopni Celsjusza w cyklu dobowym, generując naprężenia, których zwykła posadzka na stropie nigdy nie doświadcza. Beton pracuje najintensywniej w pierwszych godzinach po włączeniu ogrzewania wówczas temperatura czynnika grzewczego może być podnoszona stopniowo według protokołu odbioru instalacji, lecz i tak mamy do czynienia ze zwiększoną rozszerzalnością termiczną.
Dylatacje obwodowe w systemach z ogrzewaniem podłogowym muszą mieć szerokość minimum 10 milimetrów, ponieważ rozszerzalność liniowa betonu podgrzanego do 35-40 stopni Celsjusza jest znacząca. Przy współczynniku rozszerzalności termicznej betonu wynoszącym około 0,01 mm/mK, płyta długości 6 metrów wydłuża się o 3,6 milimetra przy wzroście temperatury o 30 stopni. Szczelina zbyt wąska zostanie zmiażdżona przez pracujący beton, wypychając materiał wypełniający na powierzchnię.
Strefy dylatacyjne wykonuje się również nad krawędziami każdego obiegu grzewczego, dzieląc wylewkę na pola o powierzchni nieprzekraczającej 40 metrów kwadratowych przy długości boku maksymalnie 8 metrów. Krawędzie tych pól powinny przebiegać przez środek pomieszczenia, a nie wzdłuż ścian, co pozwala na swobodne przemieszczenia całych segmentów bez negatywnego wpływu na estetykę podłogi. Warto rozplanować te szczeliny jeszcze przed wylaniem masy, wyznaczając je taśmą klejącą na podłożu.
Materiał wypełniający szczeliny w ogrzewaniu podłogowym musi wykazywać odporność na temperaturę przekraczającą 70 stopni Celsjusza w bezpośrednim sąsiedztwie rur grzewczych. Masę poliuretanową należy nakładać dopiero po przeprowadzeniu próby szczelności instalacji i po zakończeniu fazy rozruchu, kiedy to beton osiągnie stabilny stan wilgotnościowy. Pominięcie tego etapu skutkuje przedwczesnym starzeniem elastycznego wypełnienia.
Układanie płytek ceramicznych lub gresowych na wylewce z ogrzewaniem podłogowym wymaga dodatkowych szczelin dylatacyjnych w warstwie okładzinowej są to tak zwane dylatacje przeciwskurczowe, rozmieszczane w odstępach co 3-4 metry. Fuga między płytkami wzdłuż takiej szczeliny powinna mieć szerokość minimum 8 milimetrów i pozostać wypełniona elastyczną masą silikonową lub poliuretanową, a nie zwykłą fugą cementową. Ta druga połączy płytki, niwelując całkowicie efekt dylatacji w podkładzie.
Nigdy nie montuj ogrzewania podłogowego w jednej ciągłej płycie betonowej o powierzchni przekraczającej 50 metrów kwadratowych bez przynajmniej jednej szczeliny dylatacyjnej. Skutki zaniedbania tego wymogu ujawniają się najczęściej po pierwszym sezonie grzewczym w postaci pęknięć biegnących przez fugi lub płytki, których naprawa wymaga skucia fragmentu posadzki.
W przypadku renowacji istniejących wylewek, gdzie instalacja ogrzewania podłogowego planowana jest pod istniejącą posadzką, konieczne jest frezowanie kanałów pod rury w betonie i uwzględnienie kompensatorów w miejscach przejść między pomieszczeniami. Rury prowadzone przez ściany działowe powinny być osłonięte peszlami umożliwiającymi swobodne przemieszczenie pionowe.
Każda wylewka z ogrzewaniem podłogowym powinna mieć dokumentację powykonawczą z naniesionym schematem rozmieszczenia szczelin dylatacyjnych, datą aplikacji materiału wypełniającego oraz protokołem z badania szczelności instalacji grzewczej. Taka dokumentacja stanowi podstawę do ewentualnych reklamacji i pozwala wykonawcom kolejnych warstw podłogi na zachowanie odpowiednich odstępów od elementów instalacyjnych.
Pytania i odpowiedzi dotyczące dylatacji wylewki betonowej
Co to jest dylatacja wylewki betonowej?
Dylatacja wylewki betonowej to szczelina dylatacyjna, która stanowi kluczowy element technologiczny w konstrukcji posadzek. Jest to specjalnie wykonany pozwalający na swobodne przemieszczanie się płyt nawierzchni, co zapobiega powstawaniu pęknięć i uszkodzeń powierzchni. Szczeliny te redukują naprężenia występujące podczas procesów technologicznych i termicznych, umożliwiając betonowi bezpieczne kurczenie i rozszerzanie się bez generowania destrukcyjnych naprężeń wewnętrznych.
Jakie jest zalecane rozstawienie szczelin dylatacyjnych w posadzkach przemysłowych?
Zgodnie z obowiązującymi normami, szczeliny dylatacyjne w posadzkach przemysłowych należy wykonywać w odstępach co 4-6 metrów. To zalecenie pozwala skutecznie neutralizować siły rozciągające powstające podczas procesu wiązania i twardnienia betonu oraz w wyniku zmian temperatury. Odpowiednie rozstawienie dylatacji jest kluczowe dla zapewnienia trwałości i integralności całej nawierzchni, szczególnie w obiektach przemysłowych narażonych na intensywne obciążenia mechaniczne.
Jakie materiały stosuje się do wypełnienia szczelin dylatacyjnych?
Do wypełnienia szczelin dylatacyjnych stosuje się przede wszystkim elastyczne masy poliuretanowe, które charakteryzują się doskonałą przyczepnością do podłoża betonowego oraz zdolnością do kompensowania ruchów dylatacyjnych. Ponadto używa się profili dylatacyjnych oraz piankowych trzonów wypełniających (foam backer rods), które stanowią podkład pod elastyczne uszczelnienia. Dobór odpowiedniego materiału zależy od przewidywanych obciążeń, szerokości szczeliny oraz warunków eksploatacyjnych nawierzchni.
Jakie rodzaje dylatacji wyróżniamy w wylewkach betonowych?
W wylewkach betonowych wyróżnia się trzy główne rodzaje dylatacji: dylatacje obwodowe, pośrednie oraz skurczowe. Dylatacje obwodowe wykonuje się wzdłuż ścian, schodów i kolumn, tworząc separację między posadzką a elementami konstrukcyjnymi budynku. Dylatacje pośrednie dzielą powierzchnię na mniejsze pola, rozkładając naprężenia na większym obszarze. Dylatacje skurczowe natomiast umożliwiają swobodne przemieszczanie się płyt nawierzchni i neutralizację sił rozciągających powstających podczas procesu wiązania betonu.
Dlaczego dylatacja jest tak ważna w konstrukcji posadzek?
Dylatacja jest niezbędna w konstrukcji posadzek, ponieważ zapobiega powstawaniu pęknięć i uszkodzeń powierzchni spowodowanych naprężeniami termicznymi i technologicznymi. Beton, jako materiał ciężki i podatny na skurcz podczas wiązania, wymaga przestrzeni do swobodnego przemieszczania się. Bez odpowiednich szczelin dylatacyjnych, naprężenia wewnętrzne prowadzą do powstawania nieestetycznych i strukturalnie niebezpiecznych pęknięć, które obniżają funkcjonalność i trwałość nawierzchni oraz mogą wymagać kosztownych napraw.
Czy dylatacje należy wykonywać również w domowych wylewkach?
Tak, dylatacje należy uwzględniać również w domowych wylewkach, szczególnie na większych powierzchniach, przy przejściach między pomieszczeniami, w progach drzwiowych oraz w miejscach łączenia różnych materiałów. Nawet w standardowych pomieszczeniach mieszkalnych zaleca się planowanie szczelin dylatacyjnych w przypadku powierzchni przekraczających 25-30 metrów kwadratowych lub przy nieregularnych kształtach podłóg. Prawidłowo wykonana dylatacja w domowych warunkach zapewnia trwałość posadzki i eliminuje ryzyko powstawania pęknięć w wyniku naturalnych procesów technologicznych zachodzących w betonie.
