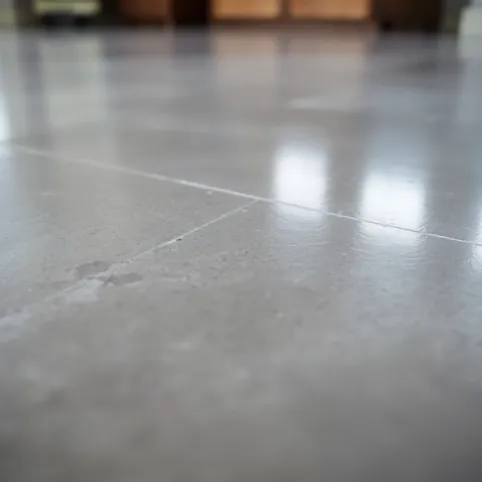

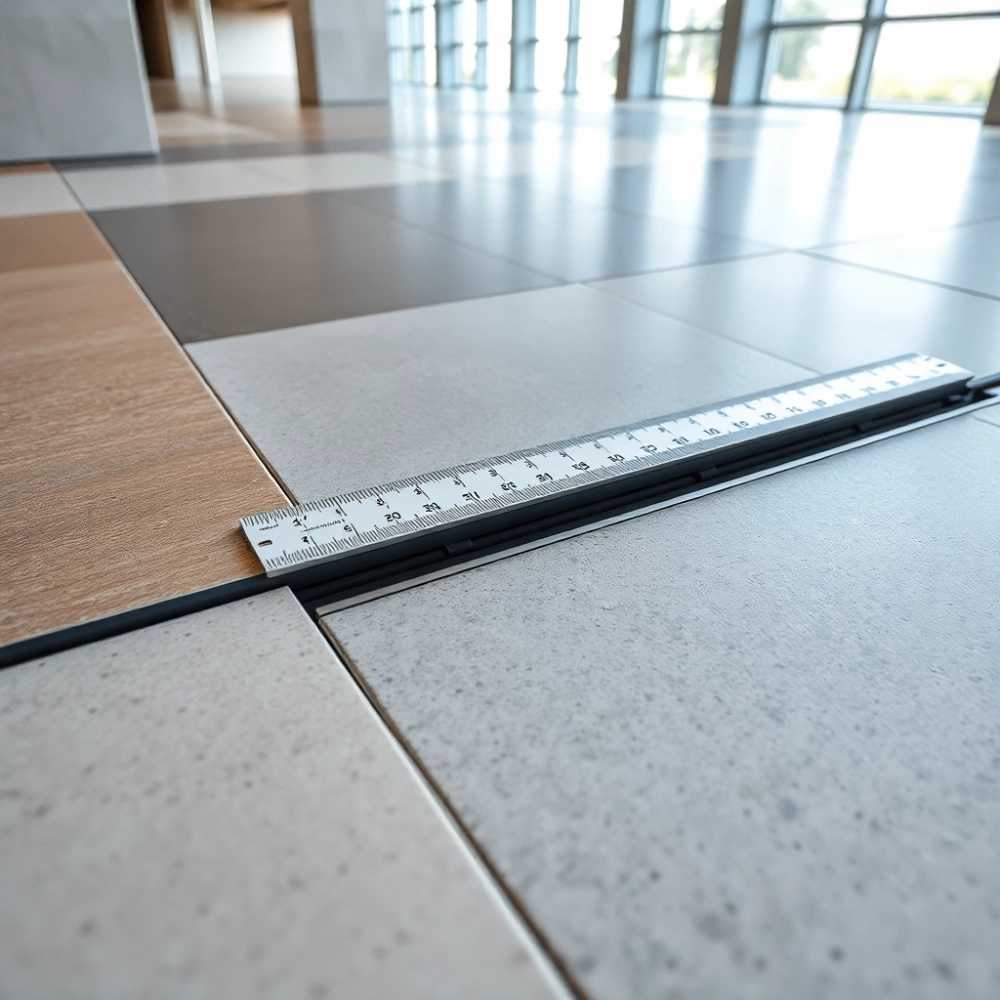

Dylatacja posadzki co to jest i dlaczego bez niej beton pęka

Z pozoru to tylko szczelina w betonie, ale to właśnie ona decyduje, czy posadzka przemysłowa przetrwa dekadę intensywnej eksploatacji, czy rozsypie się po dwóch sezonach. W Polsce około 70% uszkodzeń posadzek przemysłowych ma swoje źródło w błędach dylatacyjnych, a koszt naprawy sięga 200-500 zł za metr kwadratowy. Przy powierzchni 2000 m² mówimy więc o rachunku rzędu 400 tys. zł, który można było nigdy nie zapłacić. Dylatacja posadzki co to jest w praktyce? To celowo zaprojektowana przerwa, która pozwala betonowi „oddychać" i kompensować skurcz, rozszerzalność termiczną oraz obciążenia eksploatacyjne. W tekście poniżej znajdziesz kompletny przegląd typów dylatacji, zasady projektowania, najczęstsze błędy wykonawcze oraz checklisty odbiorowe, które możesz zabrać prosto na budowę.

• Rodzaje dylatacji w posadzce: skurczowe, robocze i konstrukcyjne
• Projektowanie dylatacji posadzki krok po kroku
• Systemy dylatacyjne: profile, masy i wypełnienia
• Najczęstsze błędy przy dylatacji posadzki i ich konsekwencje
• Naprawa i diagnostyka uszkodzeń dylatacyjnych
• Checklisty odbiorowe dylatacji
• Koszty i zwrot z inwestycji w prawidłową dylatację
• Dobór profilu dylatacyjnego w zależności od obciążeń
• Normy i przepisy, do których warto sięgnąć

Rodzaje dylatacji w posadzce: skurczowe, robocze i konstrukcyjne

Beton twardnieje, a przy tym zmniejsza swoją objętość. W pierwszych 28 dniach skurcz dochodzi do 0,4-0,6 mm/m, co na płycie 30 metrów daje łącznie nawet 18 mm ruchu. Dylatacje przejmują te odkształcenia zanim zdążą zamienić się w niekontrolowane rysy. W zależności od funkcji wyróżniamy trzy podstawowe typy, a każdy z nich odpowiada za inny rodzaj obciążeń.

Dylatacje skurczowe (nazywane też nacinanymi) to szczeliny wykonywane metodą cięcia świeżego betonu w odpowiednim momencie wiązania. Pozwalają kontrolować skurcz plastyczny i samoistne pękanie płyty, dzieląc ją na mniejsze pola o regularnym rzucie. Standardowy rozstaw wynosi od 24 do 30 grubości płyty, czyli przy 15-centymetrowej płycie mówimy o polach 3,6-4,5 m.

Dylatacje robocze (technologiczne) powstają na styku etapów betonowania. Wykonawca musi je zaplanować wcześniej, ponieważ wynikają z logistyki placu budowy: kubatury mieszanki, dostępności pomp, przerw technologicznych. W tym przypadku szczelina przenika przez całą grubość płyty, a jej szerokość wynosi zwykle 10-15 mm, z wkładką z pianki PE na całej wysokości.

Dylatacje konstrukcyjne (izolacyjne, dylatacje budynku) oddzielają fragmenty posadzki, które mogą pracować niezależnie: na styku z fundamentami, słupami, ścianami nośnymi lub przy przerwach dylatacyjnych samego budynku. Mają szerokość 20-30 mm i są tu po to, by przenieść duże ruchy wynikające z rozszerzalności termicznej, osiadań budowli czy drgań maszyn.

W halach produkcyjnych najczęściej dominują dylatacje skurczowe, bo pola betonowania są duże. W centrach logistycznych z regałami wysokiego składowania dochodzi do tego dylatacja konstrukcyjna przy słupach, gdzie wózki widłowe przenoszą punktowe obciążenia do 80-120 kN/oś. Ruch wózka generuje więc nie tylko ściskanie, ale i siły poziome, które mogą rozsunąć niezabezpieczoną szczelinę o kolejne milimetry.

Projektowanie dylatacji posadzki krok po kroku

Projekt dylatacji nie powstaje „przy okazji" rysunku posadzki. To osobne opracowanie, które wchodzi w skład dokumentacji wykonawczej konstrukcji. Podejście „fachowiec na budowie coś tam naciął" kończy się najczęściej właśnie tymi 200-500 zł/m² kosztów naprawy. Poniżej procedura, którą stosuje się przy powierzchniach od 1000 m² w górę.

Krok 1: Zdefiniowanie obciążeń eksploatacyjnych. Bez tego nie dobierzesz ani grubości płyty, ani rozstawu szczelin. Kluczowe parametry to: nośność na metr kwadratowy (np. 50 kN/m² dla hal ciężkich), obciążenia punktowe od regałów, nacisk kół wózków widłowych, częstotliwość ruchu, obecność maszyn generujących drgania. Eurokod 2 (PN-EN 1992-1-1) oraz amerykańska instrukcja ACI 360R-10 to dwa filary projektowania, do których polscy projektanci najczęściej się odwołują.

Krok 2: Dobór grubości płyty. Grubość wpływa bezpośrednio na rozstaw szczelin skurczowych. Cienka płyta 12 cm wymaga gęstszych nacięć (co 2,9-3,6 m), gruba 20 cm pozwala na pola 4,8-6,0 m. W halach z wózkami o nacisku 50 kN/oś standardem stała się płyta 18-20 cm zbrojona rozproszonym włóknem stalowym w ilości 30-40 kg/m³ lub podwójną siatką stalową.

Krok 3: Rozstaw szczelin i podział na pola. Korzysta się ze wzoru L = 24-30 × h (gdzie h to grubość płyty w metrach). Przy polach kwadratowych proporcje boków nie powinny przekraczać 1:1,5, a prostokątne tniemy z dłuższym bokiem prostopadle do planowanego kierunku dylatacji. Każde pole powinno mieścić się w kształcie zbliżonym do kwadratu.

Krok 4: Decyzja o dyblowaniu. Dyble (sworznie) to stalowe pręty umieszczone w szczelinie, które przenoszą obciążenia pionowe, ale pozwalają na ruchy poziome. Stosuje się je przy obciążeniach Qn > 40 kN i rozstawie szczelin powyżej 6 m. Średnica dybla to najczęściej 20-25 mm, długość 500-600 mm, rozmieszczone co 300-450 mm. W płytach narażonych na ruch ciężkich wózków brak dyblowania oznacza różnicę osiadań sąsiednich płyt, wybijanie krawędzi i postępującą degradację.

Krok 5: Wybór systemu dylatacyjnego. Na rynku dominują cztery rozwiązania: profile omega, profile sinusowe, płyty trapezowe oraz masy elastyczne w połączeniu z wkładkami kompresyjnymi. Wybór zależy od obciążeń, grubości płyty, wymagań higienicznych (np. w przemyśle spożywczym) oraz estetyki. Kryteria szczegółowo omawiam w dalszej części artykułu.

Krok 6: Opracowanie rysunków warsztatowych. Każde pole betonowania musi być opisane z podaniem: wymiarów, lokalizacji nacięć, typu dybli, wypełnienia, kolejności betonowania i terminów cięcia. Bez tego ekipa na budowie improwizuje, a improwizacja w dylatacjach to pierwszy krok do rys.

Systemy dylatacyjne: profile, masy i wypełnienia

Rynek profili dylatacyjnych jest zaskakująco duży, bo każde rozwiązanie adresuje inny problem. Profile omega to najczęściej wybierana opcja przy średnich obciążeniach (do 50 kN/m²), profile sinusowe sprawdzają się w strefach intensywnego ruchu wózków, a płyty trapezowe (tzw. płyty transferowe) w halach z ekstremalnymi naciskami punktowymi. Masy elastyczne i wałki uszczelniające to z kolei domena przemysłu spożywczego i farmaceutycznego, gdzie liczy się łatwość mycia i brak miejsc gromadzenia brudu.

Profile omega swoją popularność zawdzięczają prostej geometrii i niskiej cenie. Działają na zasadzie „zakładki", dolna część profilu kotwi się w jednej płycie, górna w drugiej, a ruch odbywa się w szczelinie między nimi. Dzięki temu przenoszą obciążenia pionowe i poziome, ale wymagają precyzyjnego ustawienia na etapie betonowania. Tolerancja montażu to zaledwie 2-3 mm, inaczej profil zaczyna „szczękać" pod kołami wózków.

Profile sinusowe to bardziej zaawansowana odpowiedź na ruch poziomy. Dzięki łukowatemu kształtowi kompensują przemieszczenia nawet do 12-15 mm bez utraty sztywności pionowej. W halach z wózkami o nacisku 70 kN/oś oraz przy intensywnym skręcaniu kół to rozwiązanie praktycznie jedyne rozsądne.

Płyty trapezowe stosuje się tam, gdzie obciążenia punktowe przekraczają 100 kN. Blacha stalowa o grubości 6-10 mm przykrywa szczelinę i przekazuje obciążenie na sąsiednią płytę. W halach przemysłu ciężkiego, terminalach kontenerowych czy zakładach hutniczych to standard.

Masy elastyczne (np. kity poliuretanowe Sikaflex, MasterSeal) to domena obiektów o wysokich wymaganiach higienicznych. Wałek kompresyjny z pianki PE umieszcza się w szczelinie na głębokość 25-30 mm, a od góry wypełnia masą trwale elastyczną. Rozwiązanie jest wodoszczelne i łatwe do mycia, ale wytrzymuje mniejsze obciążenia, dlatego sprawdza się w zakładach spożywczych, farmach, laboratoriach, a nie w centrach logistycznych z ciężkimi wózkami.

Najczęstsze błędy przy dylatacji posadzki i ich konsekwencje

Z praktyki oględzin gwarancyjnych wynika, że większość problemów ma swoje źródło w kilku powtarzalnych błędach. Poniżej lista tych, które generują najwyższe koszty napraw, wraz z mechanizmem powstawania uszkodzeń.

Błąd 1: Nacięcie zbyt późno. Beton zaczyna pękać sam w ciągu pierwszych 6-12 godzin od ułożenia, zwłaszcza przy wysokich temperaturach i niskiej wilgotności. Cięcie po 24 godzinach często oznacza, że rysy już powstały, szczelina tnie w miejscu, gdzie płyta i tak się rozwarła. Efekt: rysy wzdłuż nacięcia, ale też obok, brak kontroli nad przebiegiem pęknięcia.

Uwaga: przy temperaturze powietrza powyżej 25°C beton zaczyna wiązać intensywniej i okno na nacięcie skraca się do 4-8 godzin. W takich warunkach na budowie potrzebne są dwie piły do nacinania pracujące równolegle.

Błąd 2: Zbyt wczesne wypełnienie szczeliny. Skurcz betonu trwa miesiącami, ale najintensywniej przebiega w pierwszych 28 dniach. Wypełnienie masą elastyczną po 7 dniach od betonowania może skutkować wyciągnięciem masy ze szczeliny, gdy beton nadal się kurczy. Rozwiązanie: wypełniamy po minimum 28 dniach, a w sezonie letnim najlepiej po 56 dniach, gdy temperatura się ustabilizuje.

Błąd 3: Brak dyblowania przy dużych obciążeniach. W halach z regałami wysokiego składowania i wózkami o nacisku powyżej 40 kN/oś brak dybli oznacza, że sąsiednie płyty zaczynają pracować niezależnie. Powstają wtedy progi 3-5 mm, które wybijają zawieszenie wózków, niszczą koła i generują hałas. Koszt: wymiana dybli w już eksploatowanej hali to 80-120 zł za każdy, a potrzeba ich kilkaset.

Błąd 4: Zbyt wąskie nacięcia. Cięcie o głębokości 1/3 grubości płyty jest standardem, ale jeśli piła zejdzie płycej (np. 1/4 grubości), naprężenia skurczowe „przeskakują" cięcie i powstają dzikie rysy równoległe. Minimalna głębokość nacięcia to 25 mm przy płycie 15 cm.

Błąd 5: Niewłaściwy kierunek cięcia. Nacięcia muszą tworzyć siatkę zamkniętą. Pole otwarte z trzech stron (np. przy ścianie) nie ma możliwości kontrolowanego pękania, beton pęka w najsłabszym miejscu, czyli przy krawędzi. Efekt: rysa w kształcie litery L, która przecina wyznaczone pole.

Błąd 6: Brak zbrojenia przy krawędziach szczelin. Przy intensywnym ruchu wózków krawędzie nacięć wykruszają się w ciągu 2-3 lat. Zbrojenie w postaci stalowych prętów 8-10 mm układanych wzdłuż nacięcia, na głębokości 30-40 mm, redukuje to zjawisko. Bez niego wymiana obręczy szczeliny po kilku latach jest nieunikniona.

Błąd 7: Zastosowanie niewłaściwego profilu do obciążeń. Profil omega w hali z 80 kN/oś zacznie się odkształcać po 12-18 miesiącach. Pierwszą oznaką jest „klawiszowanie" płyt i pojawienie się szczeliny 4-6 mm w miejscu, gdzie wcześniej były 2 mm. Naprawa: wymiana całego odcinka profilu, co przy długości 100 mb oznacza koszt rzędu 15-25 tys. zł.

Błąd 8: Pominięcie dylatacji przy słupach. Słup żelbetowy „trzyma" płytę, beton wokół niego pracuje inaczej niż reszta posadzki. Bez dylatacji obwodowej o szerokości 15-20 mm rysy pojawiają się w promieniu 1,5-2 m od słupa w ciągu pierwszego roku. To błąd kosztujący zwykle 30-50 tys. zł przy sieci 20 słupów.

Błąd 9: Betonowanie w zbyt niskiej temperaturze. Poniżej 5°C proces wiązania spowalnia, a naprężenia termiczne przy rozgrzewaniu posadzki w sezonie grzewczym przekraczają zakładane w projekcie. Efekt: siatka rys w polach, które nie miały nacięć. Betonowanie poniżej 5°C wymaga specjalnych domieszek i przedłużonej pielęgnacji.

Błąd 10: Brak dokumentacji powykonawczej. Bez oznaczenia na planie rzeczywistego położenia dylatacji ekipa remontowa w przyszłości wierci otwory w kotwach, tnie w niewłaściwych miejscach i niszczy profile. Dokumentacja z geodezyjnym pomiarem szczelin powinna być częścią dokumentacji powykonawczej obiektu.

Naprawa i diagnostyka uszkodzeń dylatacyjnych

Zanim przystąpimy do naprawy, trzeba ustalić, z jakim typem uszkodzenia mamy do czynienia. Rysa powstała wzdłuż nacięcia to jedno, rysa dzika to drugie, a wykruszenie krawędzi profilu to trzecie. Każdy scenariusz wymaga innej technologii i innego budżetu.

Diagnostyka zaczyna się od wizji lokalnej i dokumentacji fotograficznej z podziałką. Mierzymy szerokość rys suwmiarką, sprawdzamy pionowe przemieszczenia sąsiednich płyt niwelatorem, oceniamy stan profili. Przy rozległych uszkodzeniach warto wykonać badanie betonu sclerometrem (młotek Schmidta), by wykluczyć problem z wytrzymałością samej płyty, a nie tylko z dylatacjami.

Naprawa rys o szerokości do 0,3 mm polega zwykle na iniekcji żywicą epoksydową, która po stwardnieniu scala strukturę betonu. Rysy 0,3-1,0 mm wymagają poszerzenia i wypełnienia masą elastyczną, a te powyżej 1,0 mm to często sygnał poważniejszego problemu, osiadania, błędu projektowego albo przeciążenia. Wtedy naprawa obejmuje wzmocnienie płyty, na przykład przez wstrzykiwanie zaczynu cementowego pod płytę albo dodatkowe zbrojenie.

Z praktyki: w hali magazynowej o powierzchni 2000 m² po trzech latach od oddania pojawiły się rysy przy szczelinach skurczowych. Szerokość dochodziła do 1,2 mm, a pionowe przemieszczenia sąsiednich płyt wynosiły 4 mm. Przyczyną okazał się brak dyblowania przy wózkach o nacisku 55 kN/oś, mimo że projekt to przewidywał. Wykonawca „oszczędził" na etapie montażu, a inwestor zapłacił 180 tys. zł za naprawę, trzykrotność wartości pominiętych dybli.

Wymiana całego pola posadzki to ostateczność. Stosuje się ją, gdy rysy obejmują ponad 30% powierzchni pola, a wytrzymałość betonu spadła poniżej 25 MPa. W takiej sytuacji skuwa się pole, ponownie wykonuje zbrojenie i betonuje na nowo z właściwym systemem dylatacji. Koszt: 350-500 zł/m², ale z gwarancją na kolejne 20-30 lat.

Checklisty odbiorowe dylatacji

Checklisty poniżej to narzędzie, które możesz zabrać na budowę w formie wydruku. Każdy punkt odpowiada konkretnemu elementowi kontroli jakości i wynika z obowiązujących norm oraz praktyki wykonawczej.

Checklist przed betonowaniem

• Projekt dylatacji dostępny na budowie i podpisany przez osobę z uprawnieniami.
• Rozstaw szczelin obliczony wg wzoru 24-30 × grubość płyty.
• Profile dylatacyjne dostarczone, sprawdzone pod kątem typu i wymiarów.
• Dyble zaplanowane tam, gdzie obciążenia przekraczają 40 kN/oś.
• Pianka dylatacyjna i masa elastyczna dobrane do warunków eksploatacji.
• Ekipa przeszkolona z harmonogramu nacinania (kto, kiedy, jaką piłą).

Checklist po nacinaniu

• Głębokość nacięcia potwierdzona pomiarem (minimum 1/3 grubości płyty, ale nie mniej niż 25 mm).
• Szerokość nacięcia 3-5 mm, równomierna na całej długości.
• Kierunek cięcia zgodny z rysunkami, siatka zamknięta.
• Czas nacięcia udokumentowany w dzienniku budowy.
• Krawędzie nacięć oczyszczone z mleczka cementowego przed wypełnieniem.

Checklist przed oddaniem posadzki

• Szczeliny wypełnione masą elastyczną minimum 28 dni po betonowaniu.
• Profile dylatacyjne osadzone stabilnie, bez luzów i „klawiszowania" pod obciążeniem próbnym.
• Dyble sprawdzone w lokalizacjach intensywnego ruchu (minimum 10% kontrolowane wyrywanie).
• Dokumentacja powykonawcza z geodezyjnym pomiarem szczelin i zdjęciami.
• Gwarancja wykonawcy obejmuje dylatacje na okres min. 5 lat.

Koszty i zwrot z inwestycji w prawidłową dylatację

Temat pieniędzy warto poruszyć osobno, bo to on zwykle decyduje o tym, czy inwestor „dołoży" do projektu dylatacji, czy zgodzi się na uproszczenia. Spójrzmy na konkretne liczby w odniesieniu do hali 2000 m².

Koszt prawidłowego systemu dylatacyjnego (profile omega + dyble + masy wypełniające) to przy typowej hali magazynowej 35-55 tys. zł, czyli 17-28 zł/m². To około 4-6% wartości całej posadzki. Kwota wygląda niewielko w budżecie 3-4 mln zł za całą inwestycję, a decyduje o żywotności nawierzchni na 25-30 lat.

Naprawa posadzki źle zdylatowanej to 200-500 zł/m², czyli dla 2000 m² mówimy o 400 tys. zł do 1 mln zł. W skrajnych przypadkach konieczna jest wymiana całej posadzki, a to już koszt rzędu 1,2-1,8 mln zł. Stosunek kosztu zaniedbania do kosztu poprawnego rozwiązania wynosi więc 10:1, a czasem nawet 30:1.

ROI prawidłowej dylatacji trudno przeliczyć wprost, bo zyski są rozłożone w czasie: brak przestojów operacyjnych, brak reklamacji najemców, niższe koszty ubezpieczenia, dłuższa żywotność wózków widłowych. Ale już samo uniknięcie jednej naprawy głównej zwraca cały system dylatacyjny kilkadziesiąt razy.

Warto zapamiętać: dylatacja posadzki to nie „drobny detal" ani ostatni punkt na liście do odhaczenia. To inwestycja, która chroni cały obiekt, i finansowo, i operacyjnie. Im większa hala, im cięższa eksploatacja, tym bardziej szczegółowy projekt dylatacji się opłaca.

Dobór profilu dylatacyjnego w zależności od obciążeń

Decyzja o konkretnym profilu to kompromis między nośnością, ruchomością, ceną i wymaganiami eksploatacyjnymi. Poniżej krótki schemat, który możesz zastosować przy wyborze, niezależnie od konkretnego producenta.

Przy każdym z tych wariantów konieczne jest dyblowanie. Jedynym wyjątkiem są posadzki o obciążeniu poniżej 10 kN/m² i braku ruchu wózków, na przykład w biurach, szpitalnych korytarzach, magazynach archiwalnych. Tam dylatacja skurczowa może być „sucha", bez wzmocnień.

Normy i przepisy, do których warto sięgnąć

Polskie i europejskie normy rzadko podają gotowe recepty na dylatację, ale wyznaczają ramy, w których projekt musi się zmieścić. Najważniejsze pozycje to:

• PN-EN 1992-1-1 (Eurokod 2), zasady projektowania konstrukcji betonowych, w tym minimalne zbrojenie i ograniczenie rys.
• PN-EN 13693, prefabrykowane elementy posadzek przemysłowych.
• ACI 360R-10, amerykańska instrukcja projektowania posadzek betonowych, w Polsce często stosowana uzupełniająco ze względu na szczegółowe wskazówki dotyczące dylatacji.
• PN-B-06265, krajowe uzupełnienie do Eurokodu 2, dostosowane do polskich warunków klimatycznych.

Warto też pamiętać o Warunkach Technicznych, które musi spełniać budynek (Rozporządzenie Ministra Infrastruktury), a w obiektach z konkretną branżą, dodatkowych przepisach branżowych, na przykład HACCP w przemyśle spożywczym czy GMP w farmacji.

Jeśli stoisz przed wyborem projektanta posadzki, zapytaj o jego doświadczenie w obiektach o podobnej funkcji i obciążeniach. Realizacja hali magazynowej 2000 m² z wózkami 50 kN to zupełnie inna branża niż posadzka w centrum handlowym, choć obie wyglądają na pierwszy rzut okiem podobnie.

Przy powierzchniach powyżej 5000 m² warto zlecić niezależny przegląd projektu dylatacji jeszcze przed rozpoczęciem betonowania. Błąd projektowy w tym momencie to może 5-10 tys. zł dodatkowych kosztów, a po zakończeniu budowy to już kilkaset tysięcy. Takie przeglądy oferują niezależni eksperci i laboratoria budowlane, a ich honorarium to ułamek tego, co można stracić.

Na koniec zostaje pytanie, które warto zadać sobie przed rozpoczęciem każdej inwestycji: czy potrzebujesz hali, która przetrwa 10 lat z kilkoma drobnymi naprawami, czy takiej, która przetrwa 30 lat bez poważniejszych interwencji. Odpowiedź w 90% zależy od dylatacji, a w 10% od jakości samego betonu i pielęgnacji. Te proporcje mówią same za siebie.
