Darmowy program do projektowania instalacji elektrycznej online
Koszt projektu instalacji u specjalisty potrafi pochłonąć od dwóch do pięciu tysięcy złotych, a sam proces trwa nieraz kilka tygodni. Nic dziwnego, że rosnącym zainteresowaniem cieszy się darmowy program do projektowania instalacji elektrycznej, który pozwala rozrysować obwody, dobrać zabezpieczenia i wyeksportować czytelny PDF w jeden wieczór. Poniżej znajdziesz konkretne narzędzia, realne przykłady z czteropokojowego mieszkania i domu 120 m² oraz wyjaśnienie, kiedy taki plan wystarczy, a kiedy bezwzględnie potrzebujesz projektanta z uprawnieniami SEP.
- Kluczowe funkcje programu: rzut, bezpieczniki, fazy i eksport PDF
- Dobór zabezpieczeń B10, B16, C16 i przekroju przewodu krok po kroku
- Rozdzielnica na szynie DIN i kosztorys instalacji w jednym narzędziu
- Najczęstsze błędy początkujących i kiedy potrzebny jest projektant z uprawnieniami
Kluczowe funkcje programu: rzut, bezpieczniki, fazy i eksport PDF

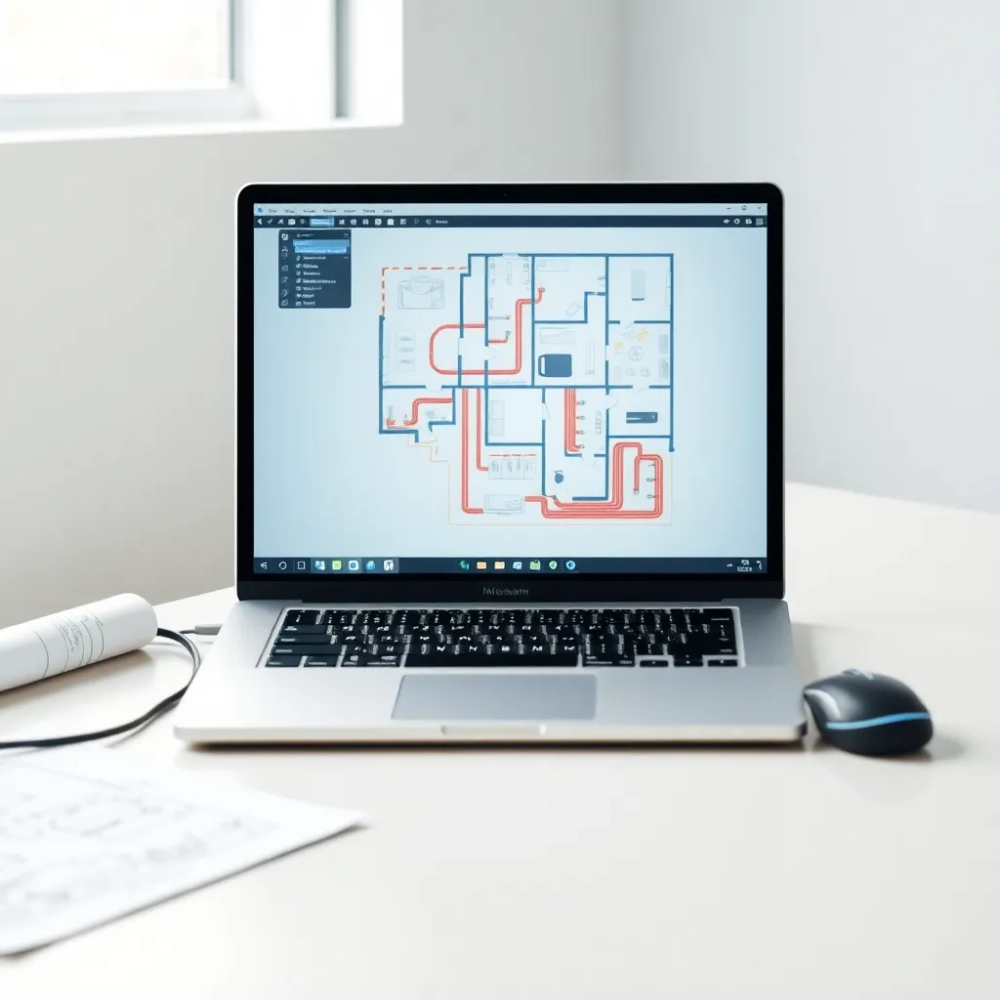

Dobry program do projektowania instalacji elektrycznych online łączy sześć modułów w jednym oknie przeglądarki. Pierwszy z nich to edytor rzutu budynku, w którym wskazujesz ściany, drzwi i strefy mokre, a następnie przeciągasz ikony gniazdek, łączników i punktów oświetleniowych na właściwe miejsca. Całość działa na zasadzie warstw wektorowych, więc każdy element można przesunąć, skopiować między pokojami albo usunąć bez naruszania reszty rysunku.
Drugi moduł odpowiada za automatyczny dobór zabezpieczeń i przekrojów przewodów na podstawie planowanego obciążenia. Wpisujesz moc odbiornika, a algorytm podpowiada, czy wystarczy bezpiecznik B10, czy potrzebny będzie B16 albo C16. To ogromna pomoc, bo ręczne przeliczanie prądu znamionowego z uwzględnieniem współczynnika jednoczesności bywa podchwytliwe nawet dla doświadczonych instalatorów.
Trzeci blok obsługuje rozdział faz L1, L2, L3 w instalacji trójfazowej. Narzędzie rozkłada gniazda na poszczególne fazy tak, żeby sumaryczne obciążenie każdej z nich nie przekraczało około 7 kW, co stanowi bezpieczną granicę dla typowego przyłącza domowego. Bez tej funkcji łatwo o sytuację, w której wszystkie kuchenne odbiorniki wiszą na jednej fazie i przy jednoczesnym włączeniu piekarnika oraz zmywarki wyrzuca bezpiecznik.
Rzut 4-pokojowego mieszkania w praktyce
Mieszkanie o powierzchni 78 m² z kuchnią otwartą, trzema sypialniami i łazienką wymaga zwykle od 18 do 24 obwodów. W sypialniach projektuje się osobne obwody oświetleniowe i gniazdkowe, w kuchni wydziela się osobne linie dla zmywarki, piekarnika, lodówki i okapu, a łazienkę zasila się z wydzielonego obwodu z wyłącznikiem różnicowoprądowym 30 mA. Program pozwala narysować to wszystko w ciągu kwadransa, a potem jednym kliknięciem wygenerować listę materiałów.
Co powinien zawierać raport PDF
Wyeksportowany dokument to nie obrazek, lecz kompletny pakiet dla wykonawcy. Znajduje się w nim rzut z naniesionymi punktami elektrycznymi, schemat rozdzielnicy z zaznaczonymi szynami DIN, zestawienie materiałów z kodami producentów, tabela obwodów z przypisanymi zabezpieczeniami oraz krótka legenda symboli. Tak przygotowany plik wystarczy przesłać instalatorowi, który od razu wie, co i gdzie poprowadzić, bez dodatkowych wizji i kosztorysów.
Dobór zabezpieczeń B10, B16, C16 i przekroju przewodu krok po kroku
Zasada jest prosta: najpierw obliczasz prąd obciążenia, potem dobierasz zabezpieczenie, a na końcu wybierasz przekrój przewodu zdolny do długotrwałego przewodzenia tego prądu. Dla obwodu oświetleniowego o mocy 800 W przy napięciu 230 V prąd wynosi około 3,5 A, więc wystarczy bezpiecznik B10 i przewód 1,5 mm². Obwód gniazdkowy z obciążeniem do 3680 W (16 A) wymaga już B16 i przewodu 2,5 mm², a kuchnia z piekarnikiem 3-fazowym o mocy 11 kW potrzebuje trzech bezpieczników B16 oraz przewodu 2,5 mm² na każdą fazę.
Litera przed liczbą oznacza charakterystykę wyzwalania. B reaguje przy prądzie trzy-, pięciokrotnie wyższym od znamionowego i sprawdza się w obwodach o niskim prądzie rozruchowym, czyli oświetleniu i standardowych gniazdkach. C toleruje wyższe prądy rozruchowe i nadaje się do obwodów zasilających silniki, pralki czy zmywarki. Charakterystyka D, z wyzwalaniem od dziesięciokrotności prądu znamionowego, stosowana jest w obwodach z transformatorami lub dużymi silnikami i w domowych projektach pojawia się rzadko.
| Bezpiecznik | Maksymalne obciążenie ciągłe | Przekrój przewodu miedzianego | Typ obwodu |
|---|---|---|---|
| B10 | około 2300 W | 1,5 mm² | Oświetlenie, małe gniazdka |
| B16 | około 3680 W | 2,5 mm² | Gniazdka ogólne, drobny AGD |
| C16 | około 3680 W | 2,5 mm² | Pralka, zmywarka, suszarka |
| B25 | około 5750 W | 4 mm² | Kuchenka elektryczna 1-fazowa |
| 3 × B16 | około 11 kW | 2,5 mm² × 3 | Piekarnik 3-fazowy, płyta indukcyjna |
Przekrój przewodu dobieraj zawsze do prądu zabezpieczenia, a nie odwrotnie. Grubszy kabel nie szkodzi, ale cieńszy w połączeniu z silnym bezpiecznikiem to proszenie się o przegrzanie izolacji w ścianie.
W praktyce najczęściej popełniany błąd to pominięcie współczynnika jednoczesności. Program uwzględnia go automatycznie, dzięki czemu nie projektujesz instalacji na scenariusz, w którym włączone są wszystkie odbiorniki naraz. Jeśli w kuchni masz jednocześnie piekarnik 3,5 kW, zmywarkę 2,2 kW i czajnik 2 kW, współczynnik 0,7 redukuje szczytowe zapotrzebowanie do około 5,4 kW, co pozwala poprowadzić te odbiorniki na dwóch fazach zamiast na trzech.
Rozdzielnica na szynie DIN i kosztorys instalacji w jednym narzędziu
Wizualizacja rozdzielnicy pokazuje rozmieszczenie modułów na szynie DIN: wyłączników nadprądowych, różnicowoprądowych, rozłączników izolacyjnych i stacji ładowania. Każdy element ma przypisaną szerokość wyrażoną w modułach (18 mm na moduł), więc od razu widać, czy planowany zestaw zmieści się w obudowie 24- czy 36-modułowej. To szczególnie ważne w remontach, gdzie liczba obwodów rośnie po dodaniu pompy ciepła, klimatyzacji czy stacji do ładowania auta.
Kosztorys generowany jest na podstawie listy materiałów z cennika zintegrowanego z programem. Dla domu 120 m² z 28 obwodami, rozdzielnicą 36-modułową i przewodem prowadzonym w korytkach widełki mieszczą się zwykle między 8 a 14 tysięcy złotych netto za sam materiał. Różnica wynika z wybranej serii aparatów (podstawowa, średnia, premium) oraz długości tras kablowych. Program pozwala szybko przeliczyć warianty i wybrać ten, który mieści się w budżecie inwestora.
| Seria aparatów | Cena rozdzielnicy 36 modułów | Koszt materiału na 120 m² | Trwałość szacowana |
|---|---|---|---|
| Podstawowa | 180-250 zł | 8 000-9 500 zł | 15-20 lat |
| Średnia | 350-500 zł | 10 000-12 000 zł | 20-25 lat |
| Premium | 700-1 100 zł | 13 000-15 000 zł | 25-30 lat |
Co inwestor dostaje w gotowym pliku
PDF z programu to czytelna mapa dla wykonawcy i spokójna głowa dla inwestora. W dokumencie znajduje się oznaczenie każdego obwodu, planowany przekrój przewodu, typ zabezpieczenia, a także szacowany koszt robocizny, jeśli wykonawca wprowadzi stawkę. Inwestor widzi więc od razu, ile zapłaci za punkt i może porównać oferty kilku elektryków na tej samej bazie materiałowej, bez ryzyka, że jeden z nich pominął w wycenie wyłącznik różnicowoprądowy czy dodatkowy obwód.
Najczęstsze błędy początkujących i kiedy potrzebny jest projektant z uprawnieniami
Brak wyłącznika różnicowoprądowego w łazience to grzech numer jeden. Norma PN-HD 60364 nakłada obowiązek stosowania zabezpieczenia 30 mA we wszystkich obwodach zasilających gniazdka w pomieszczeniach mokrych, a jego brak to nie tylko niezgodność z przepisami, ale realne zagrożenie porażeniowe. Program oznacza takie miejsca kolorem czerwonym i wymusza dodanie różnicówki przed zapisaniem projektu.
Drugi częsty błąd to łączenie obwodów oświetleniowych i gniazdkowych. Te dwa typy mają różne prądy znamionowe, różne przekroje i różne zabezpieczenia, więc ich połączenie utrudnia diagnostykę i zwiększa ryzyko przeciążenia. Trzeci problem to zbyt mała liczba obwodów. W kuchni każdy duży odbiornik powinien mieć własną linię, bo współczesne kuchnie pobierają łącznie ponad 8 kW i trudno to bezpiecznie obsłużyć jednym obwodem.
Kiedy darmowy program wystarczy
Remont mieszkania bez zmiany przyłącza, pojedyncze mieszkanie do 100 m², proste instalacje bez rozbudowanej automatyki budynkowej i bez fotowoltaiki powyżej 10 kW. W takich przypadkach program online pozwala przygotować dokumentację wystarczającą dla wykonawcy.
Kiedy potrzebujesz projektanta
Nowy budynek, przyłącze trójfazowe powyżej 15 kW, instalacja z magazynem energii, pompą ciepła i stacją ładowania auta, a także każda sytuacja, w której wymagane jest pozwolenie na budowę. Tu niezbędne są uprawnienia SEP, obliczenia zwarciowe i dobór selektywności zabezpieczeń zgodny z normą IEC 60364.
Wyniki uzyskane w darmowym narzędziu mają charakter pomocniczy. Projekt wykonuje uprawniony specjalista, a program stanowi bazę do konsultacji z elektrykiem, upraszczając komunikację i skracając czas przygotowań.
Przed oddaniem instalacji do użytku warto przejść krótką checklistę: czy każdy obwód ma opis w rozdzielnicy, czy różnicówki reagują na przycisk testu, czy przewody w puszkach są zabezpieczone przed wyrwaniem, a także czy trasa kablowa biegnie minimum 15 cm od instalacji wodnej i gazowej. Te cztery punkty eliminują większość problemów wykrywanych podczas odbiorów mieszkania.
Mini-glosariusz dla inwestora
- BOM (Bill of Materials) zestawienie materiałowe z ilościami i cenami jednostkowymi.
- Szyna DIN metalowa listwa 35 mm w rozdzielnicy, na której mocuje się aparaty modułowe.
- B16 bezpiecznik nadprądowy o prądzie znamionowym 16 A i charakterystyce B.
- C16 bezpiecznik tolerujący wyższe prądy rozruchowe, stosowany przy silnikach.
- L1, L2, L3 trzy fazy zasilania, każda przesunięta o 120° względem pozostałych.
Jeśli planujesz remont lub budowę, otwórz wybrany program, załaduj rzut w formacie PDF lub narysuj ściany od zera, a następnie rozmieść gniazdka i punkty świetlne zgodnie z opisem powyżej. W ciągu godziny uzyskasz dokument, który jeszcze niedawno wymagał dwóch wizyt projektanta i osobnego kosztorysu. To realna oszczędność czasu i pieniędzy, pod warunkiem że pamiętasz o normach i zdrowym rozsądku.
