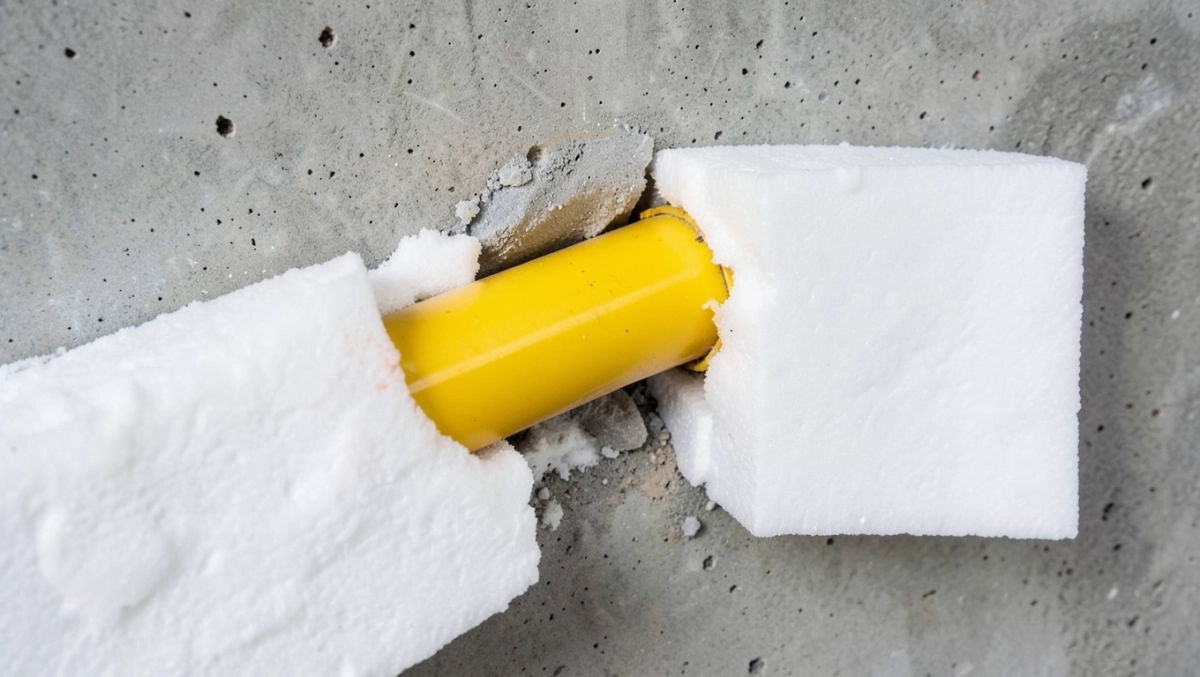

Czy rura gazowa może być pod styropianem? Sprawdź, zanim będzie za późno

Zakrycie rury gazowej warstwą styropianu to nie chwilowa niedoróbka wykonawcy, lecz samowola budowlana z potencjalnym wątkiem karnym. Gaz ziemny nie potrzebuje iskry, by zabić; wystarczy, że pięć procent objętości powietrza w zamkniętej przestrzeni zmieni się w mieszankę z metanem, a zapłon nastąpi od zwykłego włącznika światła na strychu. Poniżej wyjaśniam, dlaczego przepisy traktują takie rozwiązanie bezwzględnie, jakie realne konsekwencje ponosi inwestor i które dwie legalne ścieżki pozwalają estetycznie poprowadzić instalację przy ocieplonej elewacji.

• Dlaczego zaklejenie rury gazowej styropianem grozi wybuchem
• Przepisy i kary za zaklejenie rury gazowej styropianem
• Wentylowana bruzda czy odsunięcie rury gazowej od elewacji
• Ile kosztuje poprawa błędu z rurą gazową pod ociepleniem
• Trzy kroki przed rozpoczęciem termomodernizacji

Dlaczego zaklejenie rury gazowej styropianem grozi wybuchem

Metan, główny składnik gazu ziemnego, ma gęstość 0,73 kg/m³, czyli prawie dwukrotnie mniejszą od powietrza (1,2 kg/m³). Ulatniająca się nieszczelność nie osiada więc przy podłodze jak propan z butli; przeciwnie, gaz wędruje ku górze i zbiera się pod dachem lub w pustej przestrzeni pod posadzką. Styropian zamknięty szczelnie na rurze tworzy rodzaj kanału, w którym metan przemieszcza się na znaczne odległości, zanim wydostanie się na zewnątrz. Na poddaszu o kubaturze 50 m³ nawet drobny wyciek rzędu 0,1 m³/h osiąga Dolną Granicę Wybuchowości w nieco ponad dobę.

Fizyka wycieku, której nie widać gołym okiem

Dolna Granica Wybuchowości metanu wynosi 5% objętości, Górna Granica sięga 15%. Pomiędzy tymi wartościami każda iskra, gorąca powierzchnia lub nawet wyładowanie elektrostatyczne powoduje zapłon. Charakterystyczny zapach siarkowodoru (THT) dodaje się do gazu w stacji regulatorów w ilościach rzędu 3-5 mg/m³, ale w zamkniętej przestrzeni pod styropianem stężenie zapachowe bywa zbyt rozproszone, by człowiek go wychwycił. Zanim domownik poczuje ostrą woń, mieszanka osiąga już wartości groźne.

Tabela: czas do osiągnięcia DGW przy stałym wycieku

W praktyce oznacza to, że nieszczelność wielkości dziurki po szpilce pozwala mieszance osiągnąć stężenie wybuchowe w ciągu jednej, dwóch nocy. Wystarczy jedno włączenie światła, uruchomienie termostatu pieca albo iskra z komutatora wentylatora.

Uwaga: nawet jeśli instalacja wydaje się szczelna, mikronieszczelności pojawiają się po pierwszych 10-15 latach eksploatacji. Korozja połączeń gwintowych, pęknięcia farby ochronnej, luzy w uchwytach, to proces nieunikniony.

Przepisy i kary za zaklejenie rury gazowej styropianem

Polskie prawo traktuje instalację gazową jako obiekt o podwyższonym ryzyku. Już sam fakt zasłonięcia rury bez zgłoszenia stanowi samowolę budowlaną w rozumieniu Prawa Budowlanego (art. 48-49b), niezależnie od tego, czy doszło do wypadku.

Konsekwencje administracyjne

Prawo Budowlane (art. 50 ust. 1) nakazuje wstrzymanie robót budowlanych, jeśli wykonawca ociepla elewację bez wymaganej dokumentacji. Art. 51 przewiduje możliwość legalizacji samowoli, ale tylko po przedstawieniu ekspertyzy technicznej i projektu zamiennego, w przypadku instalacji gazowej szanse na pozytywną decyzję nadzoru budowlanego są minimalne. Art. 62 ust. 1 pkt 1 lit. c nakłada na właściciela obowiązek poddawania instalacji gazowej okresowym przeglądom (co roku) i kontrolnym próbom szczelności (co pięć lat).

Warunki Techniczne, których nie wolno obejść

Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki (§ 164 ust. 6) zabrania prowadzenia instalacji gazowej w bruzdach zamkniętych, szczelnie wypełnionych materiałem. § 165 ust. 2 wymaga stałego dostępu do przewodów w celu kontroli i konserwacji. § 163 ust. 5 zabrania stosowania rur miedzianych na zewnątrz budynku, ponieważ ich korozja w środowisku wilgoci zachodzi znacznie szybciej niż stali czarnej.

Wątek karny

Kodeks karny w art. 160 § 1 penalizuje sprowadzenie zagrożenia dla życia lub zdrowia wielu osób; kara sięga 3 lat pozbawienia wolności. Art. 163 § 1 pkt 3 mówi o sprowadzeniu zdarzenia zagrażającego życiu lub zdrowiu wielu osób, za co grozi do 5 lat. Jeśli dojdzie do eksplozji lub pożaru, prokuratura traktuje zaklejoną rurę jako przyczynę rażącego niedbalstwa, a nie wypadek losowy.

Konsekwencje w skrócie: nakaz rozbiórki ocieplenia, grzywna w postępowaniu administracyjnym, odmowa wypłaty odszkodowania przez ubezpieczyciela, a w razie wypadku, zarzut sprowadzenia zagrożenia lub nieumyślnego spowodowania katastrofy budowlanej.

Kiedy wystarczy zgłoszenie, a kiedy trzeba pozwolenie

Przebudowa instalacji gazowej wewnątrz budynku wymaga zgłoszenia do wydziału architektury (art. 30 Prawa Budowlanego) z załączonym projektem i oświadczeniem kierownika budowy o przejęciu obowiązków. Zmiana trasy przewodu na zewnątrz ściany zewnętrznej, jeśli zmienia bryłę budynku lub wymaga ingerencji w elementy konstrukcyjne, wymaga pozwolenia na budowę.

Wentylowana bruzda czy odsunięcie rury gazowej od elewacji

Dwa rozwiązania spełniają normy i pozwalają zachować ciągłość ocieplenia. Pierwsze polega na fizycznym przesunięciu rury od ściany, kosztowniejsze, ale trwałe. Drugie wykorzystuje ażurowy ekran osłaniający fragment instalacji, tańsze i łatwiejsze w realizacji.

Odsunięcie rury gazowej od elewacji

Przewód prowadzony jest na wspornikach dystansowych w odległości minimum 5 cm od lica ściany. Uchwyty rozmieszcza się co 1,5-2,0 m, a na załamaniach trasy stosuje się trójniki rewizyjne umożliwiające kontrolę. Rozwiązanie wymaga nowego projektu instalacji, zgłoszenia w urzędzie i wykonawcy z uprawnieniami G1 oraz SEP. Po zakończeniu prac obligatoryjna jest próba szczelności sprężonym powietrzem (ciśnienie 50 kPa przez 30 minut, spadek nie większy niż 2%).

Wentylowana bruzda krok po kroku

Ekran to perforowana maskownica z blachy aluminiowej lub stalowej cynkowanej o grubości 0,7-1,0 mm. Perforacja musi pokrywać minimum 30% powierzchni, bo to przez otwory uwalnia się ewentualny wyciek na zewnątrz. Kanał ma szerokość minimum 5 cm i głębokość 8-10 cm, a rura biegnie w osi, oddalona o 2 cm od ściany.

• Wytnij pas styropianu o szerokości kanału wzdłuż trasy rury.
• Zamocuj listwy nośne (drewniane impregnowane lub aluminiowe).
• Zawieś rurę na uchwytach z zachowaniem 2 cm odstępu od muru.
• Zamontuj perforowany ekran, mocując go śrubami do listew.
• Uszczelnij krawędzie pianką ogniochronną klasy EI 30.
• Wykonaj próbę szczelności i spisz protokół.

Wskazówka: ekran perforowany nie izoluje termicznie, więc wzdłuż rury powstaje liniowy mostek cieplny. Jego szerokość (5-10 cm) jest pomijalna przy ociepleniu 15-20 cm, ale warto uwzględnić to w bilansie energetycznym, jeśli dom ma spełniać standard WT 2021.

Materiały i ochrona antykorozyjna

Na zewnątrz budynku dopuszczalne są wyłącznie rury stalowe bez szwu lub ze szwem przewodowe (PN-EN 10255), łączone przez spawanie lub złączki zaciskane. Rury miedziane są zakazane (§ 163 ust. 5 WT), choć wciąż zdarzają się ekipy stosujące je na elewacjach, to częsty błąd wykonawców cieplnych, którzy nie mają uprawnień gazowych. Przed montażem całość pokrywa się dwoma warstwami farby antykorozyjnej (grunt + nawierzchnia) w kolorze żółtym RAL 1023, identyfikacja wizualna ułatwia późniejsze przeglądy.

Checklista odbioru instalacji przed odbiorem:

• Uchwyty dystansowe minimum co 2,0 m, średnica rury podparta na całej długości.
• Odstęp rury od ściany min. 2 cm, od ekranu perforowanego min. 1,5 cm.
• Farba antykorozyjna: dwie warstwy, brak spękań i odpryśnięć.
• Próba szczelności sprężonym powietrzem pod protokołem.
• Wpisy do książki obiektu budowlanego, dokumentacja powykonawcza.
• Oświadczenie kierownika budowy o zgodności z projektem.

Ile kosztuje poprawa błędu z rurą gazową pod ociepleniem

Gdy nadzór budowlany lub inspektor gazowy nakazują odkrycie rury, koszty rosną geometrycznie. Trzeba zerwać fragment elewacji, odbudować ocieplenie, a następnie wykonać prawidłową osłonę.

Case study: dom z lat 70., 20 cm grafitowego styropianu

Budynek o powierzchni 140 m², ściany zewnętrzne licowane grafitowym styropianem o λ = 0,031 W/(m·K). Ekipa termoizolacyjna owinęła rurę wraz ze ścianą, bo inwestor nie chciał, by rura szpeciła elewację. Po dwóch latach kontrola UDT zakwestionowała rozwiązanie. Koszt naprawy w wariancie minimalnym: zerwanie 8 m² styropianu, odbudowa warstwy z nowym styropianem (ok. 600-900 zł za materiał), montaż ekranu perforowanego (ok. 1 200 zł) plus robocizna (ok. 4 000 zł). Razem orientacyjnie 6 000-7 500 zł. W wariancie z pełną przebudową trasy rury (nowa nitka po drugiej ścianie szczytowej): 8 000-12 000 zł. Gdyby doszło do eksplozji, ubezpieczyciel odmówi wypłaty, a remont generalny domu to koszt rzędu 80 000-150 000 zł.

Tabela: porównanie kosztów obu wariantów naprawy

Dlaczego naprawa po szkodzie kosztuje wielokrotnie więcej

Wycena naprawy po wybuchu obejmuje nie tylko instalację. Trzeba usunąć zniszczone warstwy ścian (tynk, styropian, warstwa konstrukcyjna), osuszyć mury, zwalczyć grzyby i pleśnie, wymienić stolarkę okienną, a często całe elementy więźby dachowej. Przy takim scenariuszu kwoty idą w dziesiątki tysięcy złotych, a odbudowa trwa miesiącami. Zapobieganie kosztuje ułamek tej sumy.

Jak znaleźć wykonawcę, który nie narobi szkód

Fachowiec od termomodernizacji rzadko ma uprawnienia gazowe. Szukaj ekipy dysponującej przynajmniej jedną osobą ze świadectwem kwalifikacyjnym G1 (dozór) lub G2 (eksploatacja) oraz aktualnym wpisem SEP. Ubezpieczenie OC wykonawcy powinno pokrywać szkody wynikające z wadliwego montażu, to ochrona inwestora na wypadek błędu. Referencje z realizacji obejmujących przebudowę instalacji gazowej, a nie tylko ocieplanie, są najlepszym filtrem.

Trzy kroki przed rozpoczęciem termomodernizacji

Bezpieczna przebudowa zaczyna się od audytu, nie od rusztowania. Inwentaryzacja istniejącej instalacji gazowej obejmuje trasę przewodów, ich średnicę, materiał, stan uchwytów i ochrony antykorozyjnej. Na tej podstawie projektant instalacji sanitarnych przygotowuje dokumentację zamienną, którą kierownik budowy zgłasza w urzędzie.

Krok 1: audyt i inwentaryzacja

Zlecany jest uprawnionemu projektantowi lub inspektorowi z uprawnieniami G1. Obejmuje sprawdzenie szczelności istniejącej instalacji, lokalizację zaworów, trasę i materiał rur, punkty rewizyjne. Wynikiem jest raport stanowiący podstawę do projektu zamiennego.

Krok 2: projekt instalacji i zgłoszenie

Projektant sanitarny (uprawnienia w specjalności instalacyjnej) opracowuje nową trasę lub rozwiązanie ekranowe, dobiera średnice rur, uchwyty, punkty rewizyjne. Dokument trafia do zgłoszenia w Wydziale Architektury (art. 30 Prawa Budowlanego) lub jako załącznik do pozwolenia na budowę, jeśli zmienia bryłę budynku.

Krok 3: realizacja i odbiór z próbą szczelności

Wykonawca z G1 realizuje montaż, następnie instalacja poddawana jest próbie szczelności sprężonym powietrzem pod protokołem. Kierownik budowy wpisuje zmianę do dziennika budowy i książki obiektu. Po pozytywnym odbiorze UDT lub wyznaczony przez zakład gazowniczy inspektor zamyka sprawę.

Pytanie, czy rura gazowa może być pod styropianem, nie ma odpowiedzi pozytywnej w świetle obowiązujących przepisów. Każdy centymetr zakrytego przewodu to centymetr, w którym ulatniający się metan może zebrać się w niewidoczny, bezwonny i wybuchowy gaz. Decyzja należy do inwestora, ale koszt błędu ponosi się latami, finansowo, prawnie, a w skrajnym scenariuszu zdrowotnie.
