Co wchodzi w skład ogrzewania podłogowego — elementy instalacji

Ogrzewanie podłogowe to więcej niż rury pod kaflem. Dylematy: jakie rury i jakiej izolacji użyć, ile miejsca poświęcić na jastrych oraz jak dopasować sterowanie do źródła ciepła. Z naszego doświadczenia wynika, że wybory te decydują o komforcie, kosztach i skuteczności oddawania ciepła.

• Rury grzewcze — rodzaje i materiały
• Rozdzielacz i armatura regulacyjna
• Izolacja termiczna podłogi
• Izolacja przeciwwilgociowa
• Taśma brzegowa i dylatacje
• Wylewka (jastrych) — warstwa nośna
• Posadzka i materiały wykończeniowe
• Pytania i odpowiedzi — Co wchodzi w skład ogrzewania podłogowego

Poniżej przedstawiamy skondensowane zestawienie elementów instalacji i typowych parametrów wraz z orientacyjnymi kosztami. Dane pochodzą z naszej praktyki i z próbek rynkowych.

Z tabeli wynika, że największy udział w budżecie ma wylewka i posadzka (35–50%), rury kosztują zwykle 15–25% całości, rozdzielacz i armatura 10–20%, a izolacji 10–20%. W systemach podłogowych cała powierzchnia podłogi pracuje jako grzejnik i oddaje ciepła głównie promieniowaniem. Z naszych prób wynika, że oszczędność 10% na izolacji potrafi obniżyć zapotrzebowanie na ciepło i koszty eksploatacji.

Główne kroki instalacji:

Sprawdź Ogrzewanie podłogowe jaka temperatura na piecu gazowym

• Przygotowanie podłoża i ułożenie izolacji termicznej.
• Montaż rozdzielacza i rozprowadzanie rur grzewczych zgodnie z projektem.
• Próba ciśnieniowa instalacji przed wykonaniem jastrychu.
• Wykonanie wylewki, okres schnięcia i uruchomienie, wraz z regulacją.

Rury grzewcze — rodzaje i materiały

Rury to kręgosłup systemu. Najczęściej stosuje się PE‑X, PE‑RT oraz wielowarstwowe PERT‑AL‑PERT. Standardowe średnice to Ø12 i Ø16 mm, a rozstaw wynosi zwykle 10–20 cm.

PE‑X daje dużą elastyczność i żywotność, a rury wielowarstwowe mają barierę antydyfuzyjną, co chroni źródło ciepła przed napływem tlenu. Z naszego doświadczenia wynika, że jakość rur przekłada się na trwałość instalacji i koszty serwisu. Cena waha się orientacyjnie 3–7 zł za metr, zależnie od średnicy i wykonania.

Rozstaw rury znacząco wpływa na zapotrzebowanie ciepła i wymagania temperatur zasilania. Przy rozstawie 10 cm można uzyskać wyższą moc powierzchniową niż przy 20 cm; typowe wartości to rząd 60–120 W/m² przy odpowiedniej warstwie posadzki. Projektantom zalecamy kalkulację strat ciepła budynku i dopasowanie układu obiegów do realnych potrzeb.

Może Cię zainteresować też ten artykuł Jak obliczyć moc ogrzewania podłogowego

Rozdzielacz i armatura regulacyjna

Rozdzielacz dzieli system na obwody i umożliwia równoważenie przepływów. Składa się z kolektorów, zaworów regulacyjnych, przepływomierzy oraz siłowników termicznych. Dzięki temu każdy obieg ma precyzyjną regulację, co poprawia komfort ciepła.

W projektach dobór liczby obiegów zależy od układu pomieszczeń i podziału stref. Rozdzielacz typowo kosztuje 800–3000 zł, a siłowniki około 100–300 zł za sztukę. Z naszej praktyki wynika, że inwestycja w dobrą armaturę redukuje straty i ułatwia serwisowanie instalacji.

Do rozdzielacza często montuje się zawór mieszający, gdy źródło ciepła pracuje z wyższą temperaturą. Pompa obiegowa i sterownik pogodowy optymalizują pracę systemu. Przy współpracy z pompą ciepła warto stosować niskotemperaturowe parametry zasilania, by uzyskać najwyższą efektywność.

Sprawdź Czy można przerobić grzejnik na ogrzewanie podłogowe

Izolacja termiczna podłogi

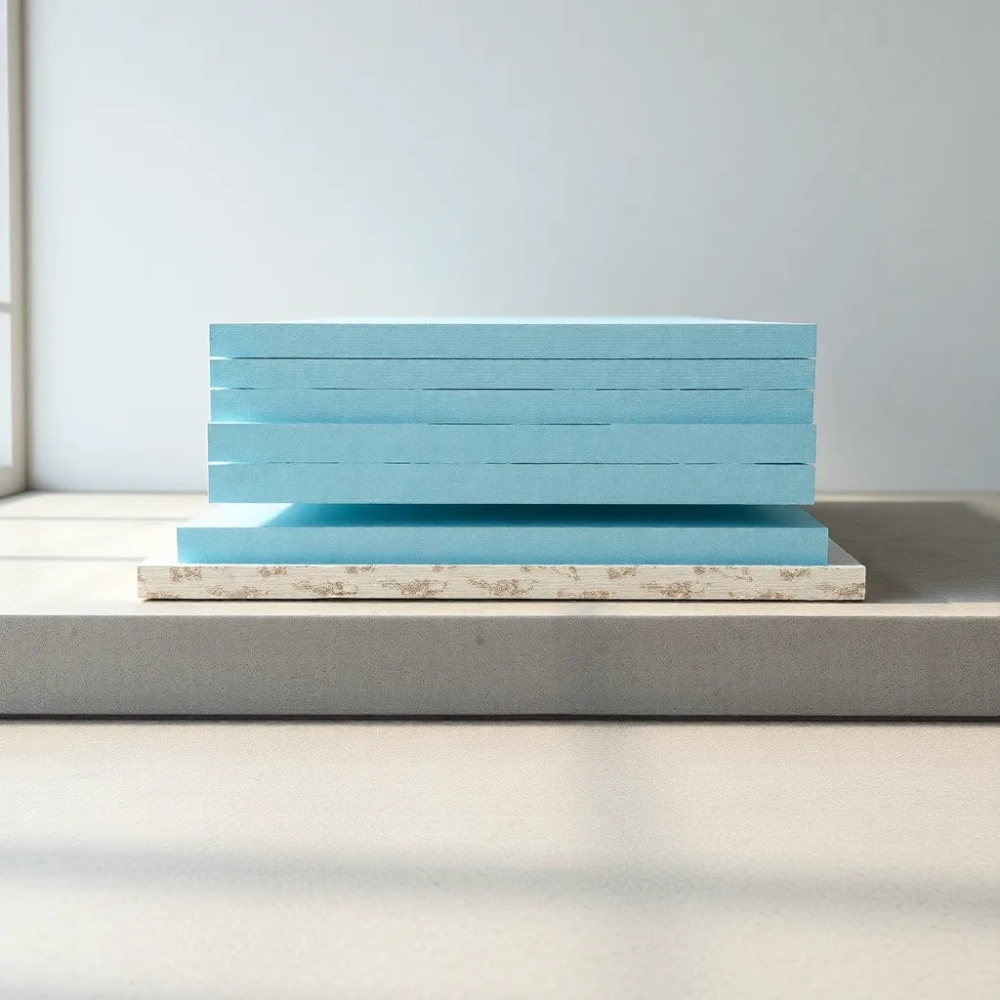

Izolacja decyduje, czy ciepło trafi do pomieszczenia, czy zginie w konstrukcji. Najczęściej stosuje się płyty EPS lub XPS o grubości 20–50 mm w typowych układach. Z naszej praktyki wynika, że właściwa izolacji znacząco zmniejsza straty ciepła i skraca czas nagrzewania.

Dobór grubości zależy od rodzaju stropu i strat budynku; na gruncie często stosuje się 50–100 mm, na stropach między kondygnacjami 20–30 mm. Cena materiału waha się zwykle 30–120 zł/m². Projekt powinien uwzględniać współczynnik przenikania ciepła i warunki akustyczne.

Izolacja pełni też funkcję separacji akustycznej, więc wybór płyty to kompromis między izolacją cieplną a dźwiękową. W remontach stosuje się rozwiązania cieńsze, ale bardziej przewodzące ciepło. Z naszego doświadczenia wynika, że oszczędzanie na izolacji prowadzi do wyższych kosztów ogrzewania w dłuższej perspektywie.

Izolacja przeciwwilgociowa

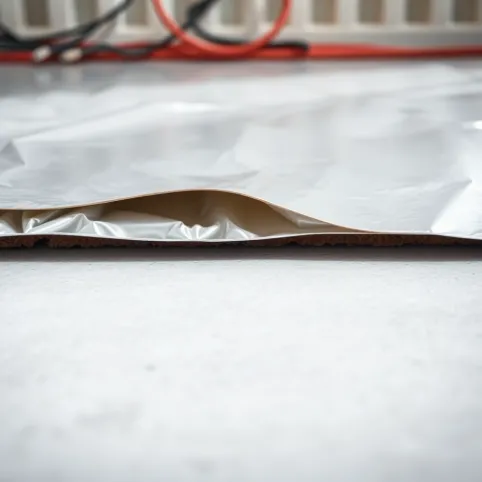

Izolacja przeciwwilgociowa chroni jastrych i izolacji przed wilgocią kapilarną. Najprostsze rozwiązanie to folia PE 0,2–0,4 mm układana pod izolacją. W miejscach o podwyższonym ryzyku stosuje się membrany zgrzewane lub systemy bitumiczne.

Membrany układa się z zakładami i zabezpiecza taśmą uszczelniającą, tworząc ciągłą barierę. W strefach przyziemia i na gruncie taki sposób jest konieczny. Z naszych prób wynika, że poprawna izolacja przeciwwilgociowa minimalizuje ryzyko odspojenia posadzki i degradacji materiałów.

Podczas prowadzenia rur zwróć uwagę na szczelność przebić i sposób wykończenia przy ścianach. Błędy na etapie folii skutkują kosztownymi naprawami później. Projekt instalacji powinien uwzględniać sposób uszczelnienia newralgicznych przejść.

Taśma brzegowa i dylatacje

Taśma brzegowa oddziela jastrych od ścian i umożliwia pracę układu bez przekazywania naprężeń. Chroni przed pękaniem i przenoszeniem obciążeń. Zwykle stosuje się taśmy o wysokości równej grubości wylewki, szerokość 8–20 mm.

Dylatacje w posadzce ograniczają ryzyko spękań przy dużych powierzchniach. Zwyczajowy rozstaw to 6–8 m długości lub około 40 m² powierzchni. Z naszej praktyki wynika, że dobrze zaprojektowane szczeliny znacząco wydłużają trwałość podłogi.

Taśma pełni także funkcję izolacji akustycznej w miejscach przenikania dźwięku. Przy podłogowym ogrzewaniu jej staranne zamocowanie wpływa na równomierność oddawania ciepła. Stosuje się profile dylatacyjne przy progach i przejściach między strefami.

Wylewka (jastrych) — warstwa nośna

Jastrych przenosi obciążenia i rozprowadza ciepło z rur do posadzki. Dla systemów mokrych zwykle przyjmuje się 4–6 cm warstwy nad rurami. Grubość ma wpływ na bezwładność cieplną i szybkość reakcji systemu.

Jastrychy cementowe i anhydrytowe różnią się przewodnością oraz czasem dojrzewania; anhydryt zwykle schnie szybciej i ma lepszą przewodność cieplną. Cementowy jastrych wymaga dłuższego czasu schnięcia i uwzględnienia wilgotności przed położeniem posadzki. Wybór wpływa na termin uruchomienia ogrzewania i parametry pracy systemu.

Koszt wykonania jastrychu to orientacyjnie 40–80 zł/m², zależnie od metody i grubości. Z naszych prób wynika, że cienka wylewka na dobrej izolacji daje szybszą reakcję na sterowanie niż gruby jastrych na słabej izolacji. Starannie wykonana wylewka to większy komfort i niższe straty ciepła.

Posadzka i materiały wykończeniowe

Wybór posadzki decyduje o wydajności oddawania ciepła — płytki, panele czy drewno mają różne właściwości. To decyzja estetyczna i techniczna jednocześnie. Płytki zazwyczaj dają najlepszy transfer ciepła, a drewno wymaga ostrożności przy dopuszczalnych temperaturach powierzchni.

Dopuszczalna temperatura powierzchni wynosi zwykle 26–29°C, co zapewnia komfort bez przegrzewania. Grubsze lub bardziej izolujące materiały wykończeniowe zwiększają opór cieplny. Z naszej praktyki wynika, że dobór posadzki ma bezpośredni wpływ na zapotrzebowanie na ciepło i szybkość oddawania energii.

Przy montażu sprawdź parametry przewodności cieplnej i ograniczenia producenta posadzki. Kleje, folie i podkłady też wpływają na transfer ciepła, więc stosuj rozwiązania kompatybilne z ogrzewaniem. Ostateczne strojenie systemu i regulacja dobiegają po sezonie grzewczym, by zoptymalizować zużycie energii.

Pytania i odpowiedzi — Co wchodzi w skład ogrzewania podłogowego

• Co wchodzi w skład instalacji ogrzewania podłogowego?

  Podstawowe elementy instalacji ogrzewania podłogowego to źródło ciepła np. pompa ciepła, kocioł kondensacyjny lub kolektory słoneczne, jednostka mieszająca lub grupa hydrauliczna z pompą obiegową i zaworem mieszającym, rozdzielacz z przepływomierzami i siłownikami, rury grzewcze najczęściej PE-X PE-RT lub rura wielowarstwowa z barierą antydyfuzyjną, izolacja termiczna podłogi, taśma brzegowa i dylatacje, wylewka jako masa akumulacyjna lub suche panele systemowe, czujniki temperatury i termostaty pokojowe oraz sterownik systemowy. Do kompletnej instalacji należą też zawory odcinające, odpowietrzniki, filtry i inne elementy montażowe. Ogrzewanie podłogowe działa jako duża powierzchnia grzewcza oddająca około 70% ciepła przez promieniowanie, przy temperaturze posadzki zwykle 26-29°C co pozwala obniżyć temperaturę powietrza o 1-2°C bez utraty komfortu i uzyskać oszczędności energii rzędu 6-12% rocznie.

• Jakie rury i rozdzielacze stosuje się w systemach podłogowych?

  W instalacjach wodnych stosuje się rury PE-X PE-RT lub wielowarstwowe Alu PEX z barierą antydyfuzyjną. Najczęściej spotykany przekrój to 16 mm, a rozstaw pętli wynosi zwykle 10–30 cm w zależności od zapotrzebowania cieplnego i rodzaju wykończenia podłogi. Rozdzielacz z przepływomierzami i zaworami regulacyjnymi pozwala na zrównoważenie obiegów, a siłowniki sterują obwodami zgodnie z sygnałem od termostatów. Materiały powinny mieć atesty do instalacji grzewczych i zabezpieczenia przeciw dyfuzji tlenu.

• Jak wygląda konstrukcja warstwowa i gdzie można montować ogrzewanie podłogowe?

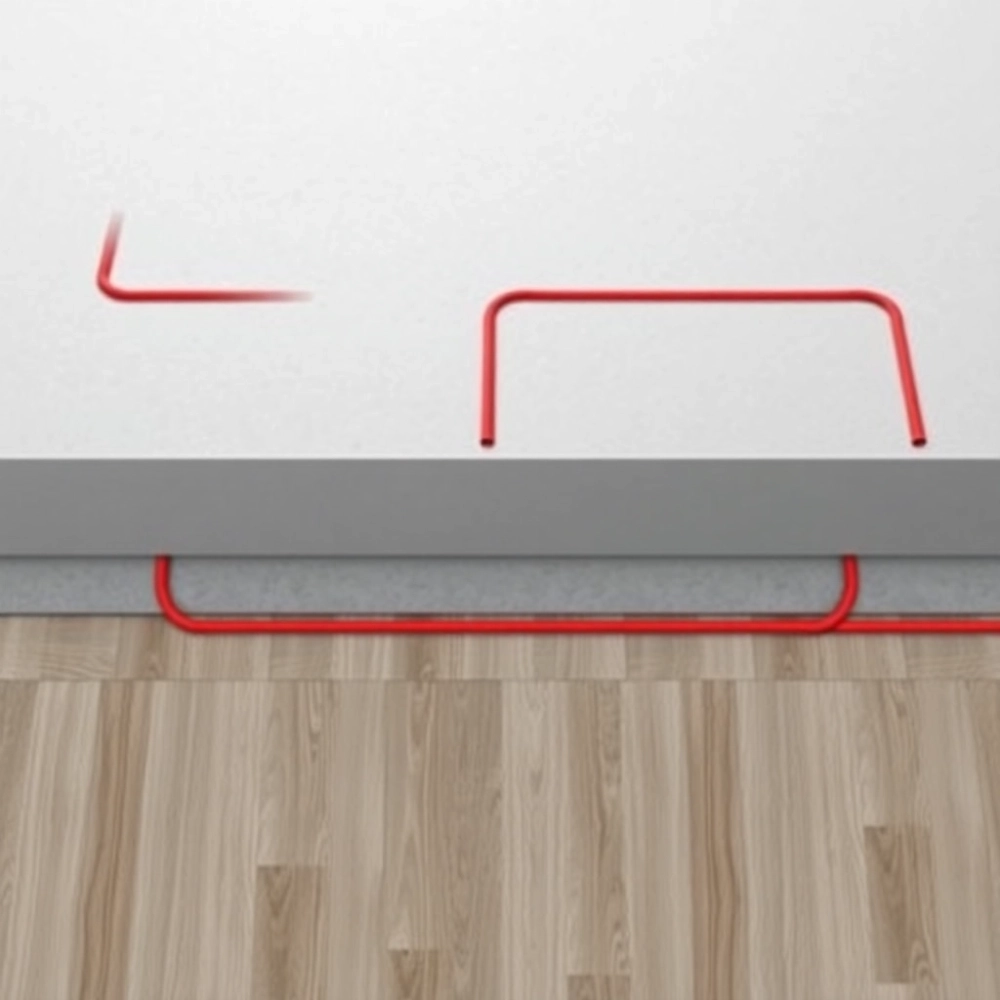

  W mokrej wersji standardowe warstwy to podłoże konstrukcyjne lub strop, izolacja termiczna, folie lub maty zabezpieczające w zależności od systemu, rury przymocowane do podłoża, wylewka jastrychowa betonowa lub anhydrytowa pełniąca funkcję masy akumulacyjnej oraz warstwa wykończeniowa podłogi np. płytki kamienne, gres, panele lub podłoga drewniana z odpowiednim podkładem. System można montować na płycie betonowej na gruncie, na stropie oddzielającym kondygnacje lub w suchych systemach podkładowych na konstrukcjach drewnianych. Wybór warstw i grubości zależy od systemu i rodzaju posadzki.

• Jakie elementy sterowania i zabezpieczeń są częścią systemu oraz jakie korzyści energetyczne daje ogrzewanie podłogowe?

  Sterowanie obejmuje termostaty pokojowe czujniki podłogowe moduł mieszający z zaworem termostatycznym pompę obiegową rozdzielacz z siłownikami oraz zaawansowane sterowniki pogodowe i systemy strefowania. Zabezpieczenia to zawory odcinające odpowietrzniki filtry oraz elementy hydrauliczne zapewniające prawidłowe ciśnienie i bezpieczeństwo pracy. Niska temperatura zasilania sprawia, że system idealnie współpracuje z pompami ciepła kotłami kondensacyjnymi i kolektorami słonecznymi, a dzięki dużej powierzchni promieniowania można obniżyć temperaturę powietrza o 1-2°C bez pogorszenia komfortu co przekłada się na oszczędności energii około 6-12% rocznie.
