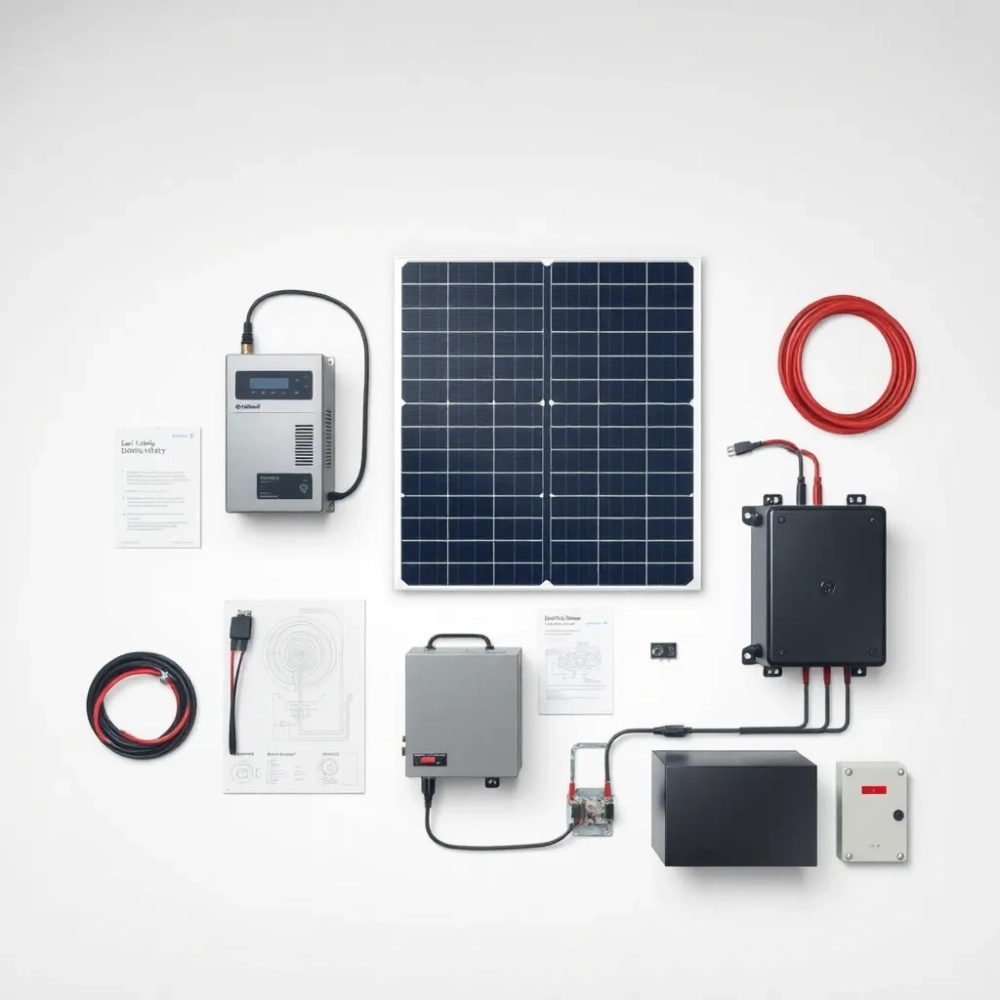

Co jest potrzebne do paneli fotowoltaicznych?

Fotowoltaika w Polsce w ciągu ostatniej dekady przestała być egzotyką i stała się jednym z filarów domowego budżetu. W 2024 roku moc zainstalowana w krajowych mikroinstalacjach przekroczyła 17 GW, a liczba prosumentów zbliżyła się do półtora miliona. Nic dziwnego, że pytanie „co potrzebne do paneli fotowoltaicznych" pada dziś równie często jak kiedyś pytanie o lodówkę do kuchni. Krótka odpowiedź: panele, inwerter, okablowanie, zabezpieczenia, konstrukcja montażowa i formalności po stronie zakładu energetycznego. Prawdziwa odpowiedź wymaga jednak zejścia poziom niżej, do śruby dwugwintowej, kotwy chemicznej i klemy środkowej, bo to od nich zależy, czy instalacja przetrwa pierwszą zimę z wichurą.

• Jak dobrać system montażowy do rodzaju dachu?
• Z czego składa się konstrukcja wsporcza paneli PV?
• Jakie elementy i formalności są potrzebne przed uruchomieniem fotowoltaiki?
• Ile trwa montaż paneli fotowoltaicznych i co przygotować?

Jak dobrać system montażowy do rodzaju dachu?

Pierwszy błąd popełniany jeszcze przed zakupem paneli to traktowanie dachu jako jednorodnej powierzchni. Tymczasem dachówka ceramiczna wymaga haków wkręcanych w krokwie, blachodachówka potrzebuje śrub dwugwintowych przechodzących przez profil, a blacha na rąbek stojący pozwala na montaż bezinwazyjnych klem zaciskowych. Każde pokrycie ma inną nośność, inny rozstaw łat i inną tolerancję na perforację.

Dachówka ceramiczna i betonowa to klasyka, ale i największe wyzwanie. Haki monterskie (zwane też hakami dachowymi) wkręca się w krokwie pod warstwą dachówek, a ich górną część wyprowadza nad pokrycie. Najczęściej stosuje się haki regulowane, które pozwalają skorygować odchylenia wynikające z nierówności więźby. Ich zaletą jest brak mostków termicznych i łatwy dostęp do mocowania. Wadą konieczność chwilowego demontażu kilku dachówek przy każdym haku, co przy stromej połaci potrafi zająć ekipie pół dnia.

Blachodachówka i blacha trapezowa to prostszy teren. Śruba dwugwintowa (zwana potocznie „sworzniem") przechodzi przez profil i jest mocowana od spodu nakrętką z podkładką EPDM, która uszczelnia otwór. Dzięki temu nie trzeba rozkręcać pokrycia, a czas montażu jednego punktu mocowania spada do kilku minut. Uwaga: nie każda blacha ma wystarczającą grubość poniżej 0,5 mm śruba może ją odkształcić.

Blacha na rąbek stojący to klasa sama dla siebie. Klemy zaciskowe („seam clamps") wpinają się w fałdę rąbka bez wiercenia, dzięki czemu producent pokrycia nie ma podstaw do utraty gwarancji. To rozwiązanie najczystsze, ale zarazem najdroższe pojedynczy zacisk kosztuje od 25 do 45 zł.

Z czego składa się konstrukcja wsporcza paneli PV?

Konstrukcja wsporcza to szkielet, który przenosi ciężar paneli, parcie wiatru i obciążenie śniegiem na poszycie dachu. Składa się z kilku współpracujących elementów: haków lub śrub dwugwintowych, szyn nośnych (profili aluminiowych), klem końcowych i środkowych, łączników szyn oraz w wariancie dachu płaskiego trójkątów balastowych. Każdy z tych komponentów ma ściśle określoną rolę mechaniczną i musi być dobrany do typu pokrycia oraz strefy wiatrowej.

Kąt nachylenia dlaczego ma znaczenie fizyczne?

Kąt nachylenia paneli wpływa na dwie wielkości jednocześnie: na natężenie promieniowania padającego na ogniwo oraz na siłę ssącą wiatru. Przy kącie 30-35° (typowym dla dachu skośnego) promienie słoneczne padają prostopadle do powierzchni w południe latem, a zimą pod kątem, co daje optymalny bilans roczny w polskiej szerokości geograficznej. Spadek do 10-15° (dach płaski) oznacza 5-8% strat w produkcji rocznej, ale za to redukuje siłę parcia wiatru o ponad połowę w stosunku do pionowej ściany.

Klemy i łączniki drobne elementy, które trzymają całość

Klemy dzielą się na końcowe (mocują skrajny panel, wymagają podwójnego zacisku) i środkowe (łączą dwa sąsiednie moduły, cieńsze). Wykonane są z aluminium z uszczelką EPDM, która zapobiega mikropęknięciom ramki panelu podczas dokręcania. Moment dokręcenia jest krytyczny zbyt słaby nie utrzyma modułu przy wichurze, zbyt mocny zdeformuje ramę. Producenci podają wartości od 18 do 22 Nm, w zależności od grubości profilu.

Kiedy hak, kiedy kotwa chemiczna, kiedy balast?

Hak dachowy sprawdza się, gdy krokwie są zdrowe i dostępne od strony poddasza. Kotwa chemiczna (żywica + pręt gwintowany) wchodzi do gry przy słabych krokwiach lub gdy trzeba mocować do betonu, na przykład do wieńca. Balast, czyli obciążenie betonowymi kostkami, to domena dachów płaskich, gdzie przebicia są zabronione ze względu na hydroizolację. W każdym z tych przypadków obowiązuje ta sama zasada: mocowanie musi przenieść siłę ssącą wiatru obliczoną wg PN-EN 1991-1-4 dla konkretnej strefy wiatrowej (I do III w Polsce).

Jakie elementy i formalności są potrzebne przed uruchomieniem fotowoltaiki?

Sam montaż to połowa drogi. Zanim inwerter wyśle pierwszy wat do sieci, trzeba zadbać o cztery rzeczy: przyłączenie do sieci energetycznej, wymianę licznika na dwukierunkowy, konfigurację monitoringu i zgłoszenie do operatora. Każdy z tych kroków ma swój czas i swoją dokumentację.

Licznik dwukierunkowy bezpłatna wymiana

Po zakończeniu montażu inwestor składa wniosek do zakładu energetycznego o wymianę licznika. Operator ma ustawowo 30 dni na dokonanie wymiany, a sama usługa jest bezpłatna koszty modernizacji ponosi dystrybutor energii. Nowy licznik rejestruje zarówno pobór z sieci, jak i nadwyżki wysłane do sieci, co stanowi podstawę do rozliczenia w systemie net-billingu.

Inwerter serce instalacji

Inwerter (falownik) zamienia prąd stały z paneli na prąd zmienny 230 V synchronizowany z siecią. W domowych instalacjach do 10 kWp najczęściej stosuje się falowniki jednofazowe, powyżej tej mocy trójfazowe. Nowoczesne urządzenia mają wbudowane zabezpieczenia przeciwprzepięciowe, ochronę przed pracą wyspową i moduł Wi-Fi do zdalnego monitoringu. Wybór mocy inwertera to osobna inżynierska decyzja: zwykle dobiera się go do 80-110% mocy paneli, co optymalizuje pracę przy różnym nasłonecznieniu.

Okablowanie i zabezpieczenia

Przewody solarne (podwójnie izolowane, odporne na UV i temperaturę od -40°C do +90°C) prowadzi się od paneli przez kanały kablowe do inwertera. Po stronie AC, czyli za falownikiem, instalowane są: rozłącznik, wyłącznik nadprądowy i ochronnik przeciwprzepięciowy. Całość zamyka się w rozdzielnicy, do której trzeba zapewnić swobodny dostęp dla serwisu.

☠️ Nie chodzić po panelach szkło hartowane wytrzymuje grad, ale nie but z twardą podeszwą.
⚠️ Nie montować w temperaturze poniżej 0°C uszczelki i kleje tracą elastyczność.
☠️ Sprawdzić nośność krokwi przed rozpoczęciem prac stary dach może nie utrzymać dodatkowych 15-20 kg/m².

Gwarancja i ubezpieczenie

Montaż powinien być objęty gwarancją wykonawcy na 5-10 lat, a same panele mają gwarancję producenta na 25 lat na spadek mocy poniżej 80% wartości nominalnej. Warto też rozszerzyć polisę ubezpieczeniową nieruchomości o ryzyka związane z fotowoltaiką (pożar, grad, kradzież). Koszt takiego rozszerzenia to zwykle 200-500 zł rocznie dla instalacji 10 kWp.

Ile trwa montaż paneli fotowoltaicznych i co przygotować?

Standardowa instalacja 6-10 kWp na dachu skośnym zajmuje ekipie 1-3 dni robocze. W praktyce oznacza to: dzień pierwszy montaż haków i szyn, dzień drugi osadzenie modułów i okablowanie, dzień trzeci (jeśli trzeba) montaż inwertera i podłączenie do rozdzielnicy. Na dachu płaskim czas montażu rośnie o 30-50% ze względu na konieczność ustawiania trójkątów balastowych i precyzyjnego poziomowania.

Harmonogram orientacyjny

Co sprawdzić na dachu przed podpisaniem umowy?

Lista kontrolna przed montażem przypomina trochę przegląd przedkupny samochodu. Warto przejść ją punkt po punkcie, zanim ekipa wejdzie na dach.

• Stan pokrycia brak pękniętych dachówek, korozji blachy, ubytków w rąbkach.
• Nośność krokwi drewno suche, bez śladów zgnilizny i owadów; wiek więźby poniżej 30 lat.
• Kąt nachylenia zmierzyć kątomierzem, zapisać orientację względem południa.
• Zacienienie sprawdzić o każdej porze dnia, czy nie rzucają cienia kominy, drzewa, sąsiednie budynki.
• Odległość od anteny satelitarnej minimum 1 m, by uniknąć zakłóceń.
• Wywietrzniki i okna dachowe upewnić się, że dostęp do nich pozostanie możliwy.
• Instalacja odgromowa sprawdzić, czy istnieje i czy spełnia normę PN-EN 62305.
• Nośność stropu (dach płaski) obciążenie balastowe to 80-120 kg/m², co dla starego stropu bywa za dużo.
• Miejsce na inwerter suche, zacienione, z dostępem do wentylacji (co najmniej 20 cm wolnej przestrzeni wokół).
• Dostęp do internetu stabilne Wi-Fi w miejscu montażu inwertera lub możliwość pociągnięcia kabla Ethernet.

Co przygotować w domu?

Inwestor powinien zadbać o kilka rzeczy, które skracają czas pracy ekipy i zmniejszają ryzyko komplikacji. Kluczowe jest przygotowanie rozdzielnicy głównej: wyłączenie napięcia, oznaczenie obwodów, sprawdzenie, czy jest wolne miejsce na nowy wyłącznik nadprądowy i ochronnik. Warto też udostępnić rzut dachu i dokumentację więźby, jeśli jest dostępna. Bez tego ekipa musi zgadywać rozstaw łat, co prowadzi do niepotrzebnych opóźnień.

Czy wiesz, że… większość nowoczesnych inwerterów wymaga tylko smartfonu z aplikacją producenta do pełnej konfiguracji? Koniec ery przycisków i tajemniczych kodów serwisowych. Wystarczy zeskanować kod QR na obudowie, wybrać sieć Wi-Fi i wgrać parametry kraju inwerter sam się kalibruje i zaczyna wysyłać dane do chmury.

Błędy, które kosztują najwięcej

Najczęstsza wpadka to montaż na zacienionej połaci. Nawet 10% powierzchni panelu przesłoniętego przez komin może obniżyć produkcję całego stringu o 30%, bo moduły połączone szeregowo dostosowują się do najsłabszego ogniwa. Rozwiązaniem są optymalizatory mocy montowane przy każdym panelu, ale to koszt rzędu 150-250 zł za sztukę. Drugi grzech to prowadzenie kabli DC bez osłony UV promieniowanie degraduje izolację w ciągu 5-7 lat i prowadzi do awarii. Trzeci to brak przeglądu przed uruchomieniem: pominięcie testu izolacji, brak pomiaru napięcia jałowego stringu, brak sprawdzenia momentu dokręcenia klem. Każdy z tych błędów jest tani do uniknięcia, a kosztowny do naprawy po fakcie.

Koszt konstrukcji montażowej to 8-15% wartości całej instalacji, a robocizna pochłania 15-25% budżetu. W instalacji 10 kWp za 35 000 zł oznacza to 2 800-5 250 zł na samą konstrukcję i 5 250-8 750 zł na pracę ekipy. Warto wiedzieć, że najtańsza oferta nie zawsze oznacza najgorszą różnica w cenie konstrukcji wynika głównie z materiału (aluminium vs stal ocynkowana) i systemu mocowania (hak vs śruba vs klemy zaciskowe).

Obciążenia wiatrem i śniegiem co mówią normy?

Polska jest podzielona na pięć stref obciążenia śniegiem (wg PN-EN 1991-1-3) i trzy strefy obciążenia wiatrem (wg PN-EN 1991-1-4). Na Podhalu, w strefie V, dach musi przenieść obciążenie śniegiem rzędu 2,0-2,5 kN/m², podczas gdy w Szczecinie (strefa I) wystarczy 0,7-0,9 kN/m². W praktyce oznacza to konieczność gęstszego rozstawu haków i mocniejszych szyn w górskich lokalizacjach. Warto też pamiętać o pomostach komunikacyjnych przy kalenicy (ułatwiają odśnieżanie i chronią panele przed zsunięciem śniegu) oraz o zakazie stosowania soli do odśnieżania, która koroduje aluminiowe ramki modułów. Miękka szczotka lub szczotka z włosia syntetycznego wystarczy, by bezpiecznie usunąć nadmiar śniegu.

Czy wiesz, że… pierwsza polska norma dotycząca instalacji fotowoltaicznych (PN-EN 62446) wymaga wykonania testu rezystancji izolacji i pomiaru napięcia jałowego każdego stringu przed uruchomieniem? To pięć minut pracy miernikiem, które chronią przed pożarem i utratą gwarancji. Dobry instalator zawsze ma przy sobie miernik izolacji i pokaże Ci wyniki pomiarów.

Monitoring oko na instalację z każdego miejsca

Większość inwerterów ma wbudowany moduł Wi-Fi lub Ethernet, który przesyła dane o produkcji, napięciu i prądzie do chmury producenta. Aplikacja mobilna pozwala sprawdzić, ile kilowatogodzin wygenerowała instalacja dziś, w tym tygodniu i w tym roku, a także porównać wyniki z analogicznym okresem w poprzednich latach. To nie ciekawostka to narzędzie diagnostyczne. Gdy jeden ze stringów nagle spadnie o 30% w produkcji, prawdopodobnie masz do czynienia z zabrudzeniem, zacienieniem lub awarią jednego z paneli. Bez monitoringu zauważysz to dopiero przy kolejnym rachunku za prąd.

Fotowoltaika to inwestycja na 25-30 lat. Każdy element tej układanki od haka dachowego po aplikację w smartfonie wpływa na to, czy te lata będą spokojne i opłacalne. Warto poświęcić tydzień na research, zanim ekipa wejdzie na dach, bo po fakcie każda poprawka kosztuje pięć razy więcej niż na etapie planowania.

Źródła danych i norm: GUS Główny Urząd Statystyczny (statystyki energii odnawialnej), URE Urząd Regulacji Energetyki (moc zainstalowana PV), PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 62446 (wymagania dla instalacji PV), PN-EN 62305 (ochrona odgromowa), IEC 61215 (badania modułów PV). Adresy stron instytucji: stat.gov.pl, ure.gov.pl, pkn.pl (Polski Komitet Normalizacyjny).
