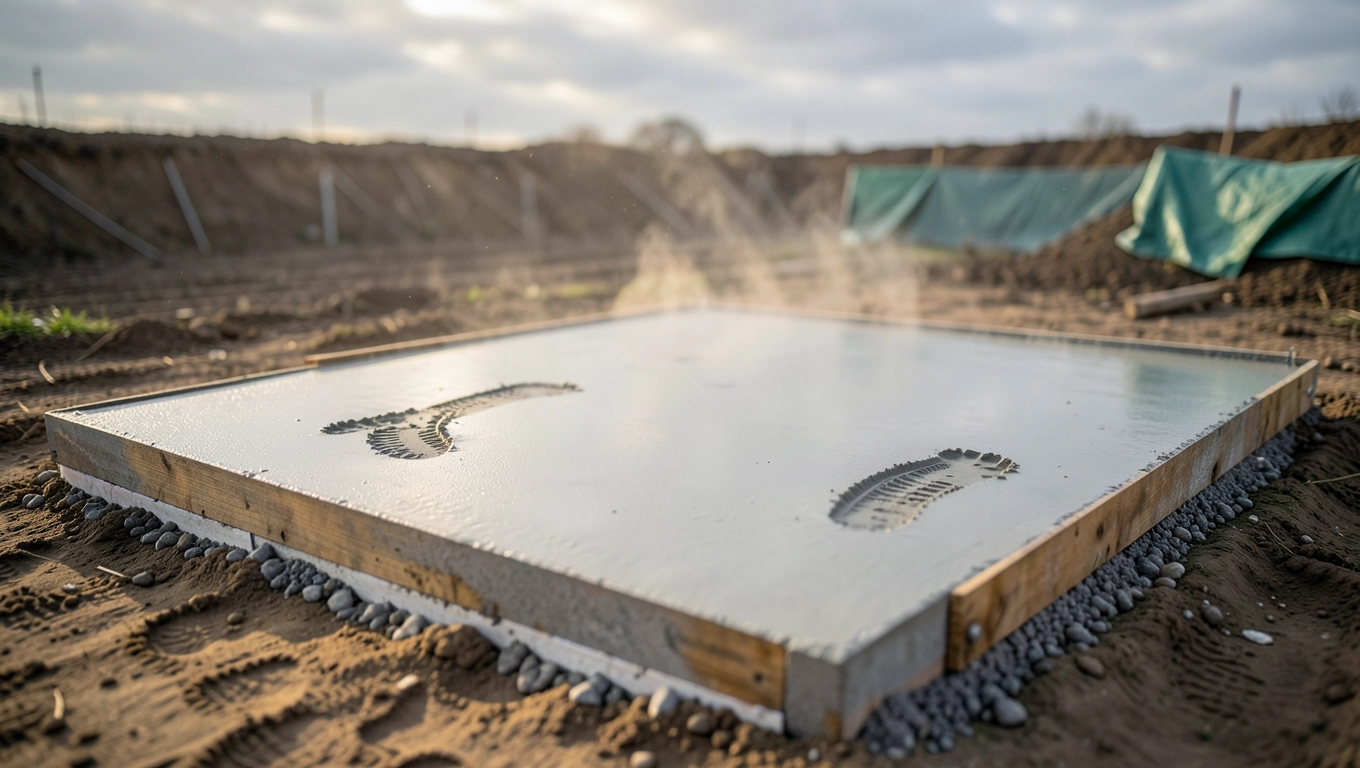

Co pod chudziak? Warstwy, folia i zbrojenie bez błędów
Chudziak pod podłogę na gruncie to ostatnia warstwa betonowa, którą wylewasz w stanie zero, zanim pojawią się ściany działowe, izolacje termiczne i posadzka. Rola tego podkładu bywa niedoceniana, a jego błędy potrafią zemścić się przez lata od pęknięć posadzki, przez mostki termiczne, po podciąganie wilgoci. Warto więc wiedzieć, co dokładnie kłaść pod chudziak, jak go zbroić i pielęgnować, żeby cała kondygnacja parteru pracowała tak, jak zaplanował to projekt.
- Grubość i klasa betonu jak dobrać wartości do projektu
- Folia, izolacja i podsypka co kładziemy pod chudziak krok po kroku
- Zbrojenie i dylatacje chudziaka, które chronią przed pękaniem
- Pielęgnacja, schnięcie i najczęstsze błędy wykonawców
Grubość i klasa betonu jak dobrać wartości do projektu
Minimalna grubość chudziaka pod posadzką mieszkania to zwykle 8-10 cm. Cieńsza warstwa, rzędu 5 cm, sprawdza się wyłącznie w pomieszczeniach technicznych bez ścian działowych i przy bardzo stabilnym podłożu w domach jednorodzinnych takie rozwiązanie rzadko ma sens, bo chudziak musi przenieść obciążenia od przegród i warstw podłogowych.
Pod fundamenty, kominy czy ogrodzenia betonuje się warstwę 10-15 cm. Grubszy chudziak lepiej rozkłada nacisk i ogranicza nierównomierne osiadanie, co ma znaczenie przy punktowych obciążeniach konstrukcyjnymi elementami murowanymi.
Klasa betonu na chudziak to najczęściej C8/10 (B10) lub C12/15 (B15). Niższa klasa około 10 MPa wytrzymałości na ściskanie wystarcza pod typową posadzką w domu. Wyższą (12-15 MPa) wybiera się, gdy podłoga ma być mocno obciążona, gdy w warstwach pojawi się ogrzewanie podłogowe albo gdy inwestor planuje cięższe okładziny, na przykład kamienne.
| Klasa betonu | Wytrzymałość (MPa) | Typowe zastosowanie | Grubość chudziaka |
|---|---|---|---|
| C8/10 (B10) | 10 | Standardowa posadzka w domu, garaż bez ciężkich pojazdów | 8-10 cm |
| C12/15 (B15) | 12-15 | Ogrzewanie podłogowe, cięższe posadzki, garaż z samochodami powyżej 3,5 t | 10-12 cm |
| C16/20 (B20) | 16-20 | Płyty fundamentowe, pod silnie obciążone słupy | 15 cm i więcej |
Konsystencja mieszanki powinna być wilgotna, o klasie opadu stożka S1-S2. Zbyt płynny beton wyleje się nierówno, woda zbierze się na powierzchni i osłabi górną warstwę. Zbyt suchy trudno zagęścić, zostają puste przestrzenie, które potem pylą i kruszeją.
Stosunek wodno-cementowy (w/c) utrzymuj poniżej 0,55. Wyższy stosunek oznacza więcej porów kapilarnych, a przez to gorszą szczelność i większe ryzyko podciągania wilgoci dokładnie tego, przed czym ma chronić izolacja przeciwwilgociowa.

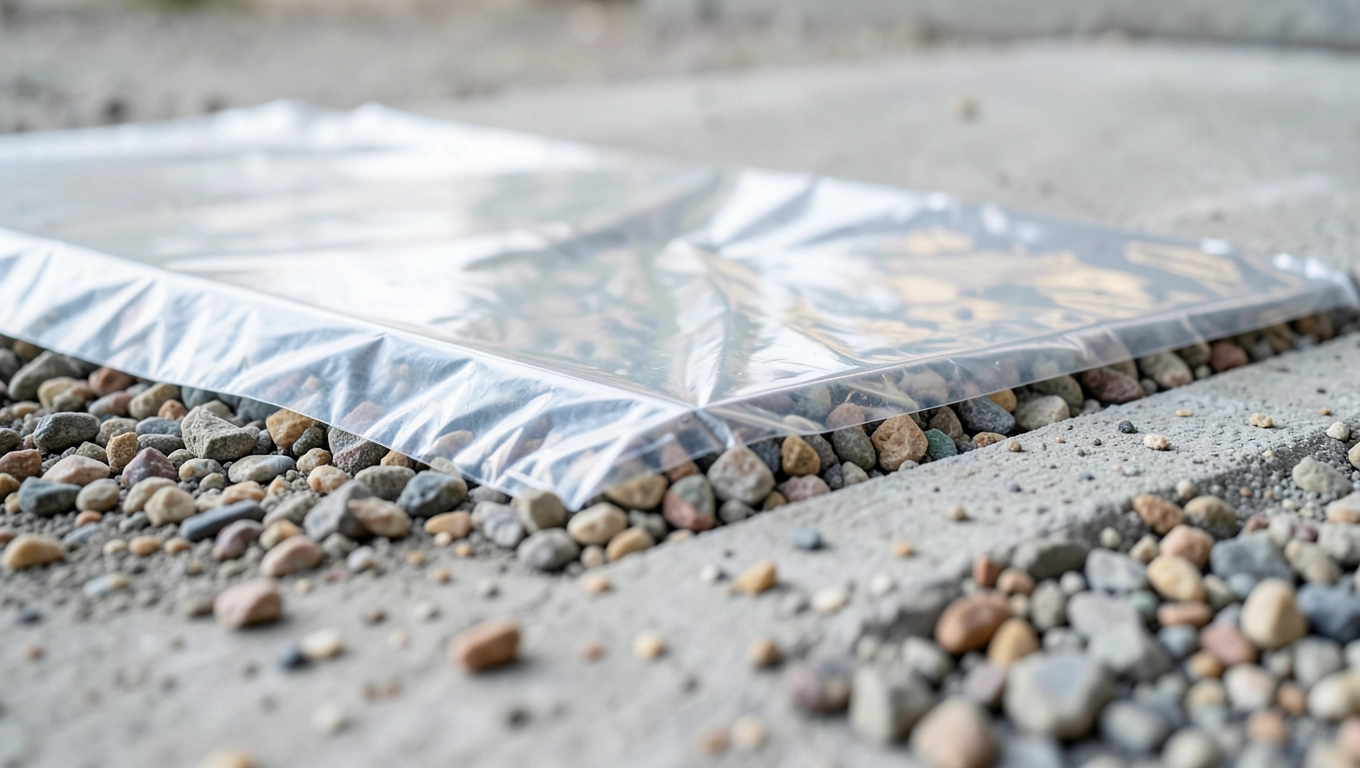

Folia, izolacja i podsypka co kładziemy pod chudziak krok po kroku

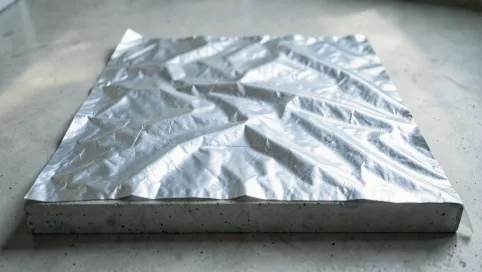

Bezpośrednio pod chudziakiem układa się folię polietylenową o grubości minimum 0,3 mm (najczęściej 0,2-0,3 mm w praktyce, choć norma PN-EN 13967 dopuszcza cieńszą tylko jako dodatkowe zabezpieczenie). Folia oddziela beton od wilgotnego podłoża, dzięki czemu woda zarobowa nie ucieka w grunt i nie zaburza procesu wiązania cementu.
Arkusze folii rozkłada się z zakładkami 20-30 cm i wywija na ściany fundamentowe do wysokości planowanej warstwy posadzki. To właśnie to wywinięcie chroni przed kapilarnym podciąganiem wilgoci w narożnikach, gdzie najłatwiej o przeciek.
Pod folią leży przygotowane podłoże. Najpierw warstwa piasku lub pospółki piaskowo-żwirowej zagęszczona warstwami po 15-20 cm do wskaźnika zagęszczenia Is ≥ 0,98. Taki wskaźnik mierzy się sondą dynamiczną i oznacza, że podłoże jest tak zwarte, jak da się bez specjalistycznych technik stabilizacji.
Co daje geowłóknina
Geowłóknina o gramaturze 150-200 g/m² rozdziela grunt rodzimy od podsypki, dzięki czemu drobne frakcje gruntu nie mieszają się z piaskiem i nie obniżają jego przepuszczalności. To mechanizm stabilizacji warstw, który działa latami.
Kiedy bez niej
Na gruntach piaszczystych o niskim poziomie wód geowłóknina bywa zbędna. Na glinach, iłach i przy wysokim poziomie wód gruntowych stanowi absolutne minimum ochrony przed rozmywaniem podsypki.
Częsty błąd ekip to wylewanie chudziaka prosto na ubity piasek bez folii. Beton wtedy traci wodę tak szybko, że powierzchniowa warstwa pyli się, a po kilku tygodniach widać siatkę rys skurczowych. Kolejny błąd folia ułożona byle jak, bez zakładek i bez wywinięcia na ściany. Woda gruntowa wędruje wtedy dokładnie tam, gdzie nie powinna.

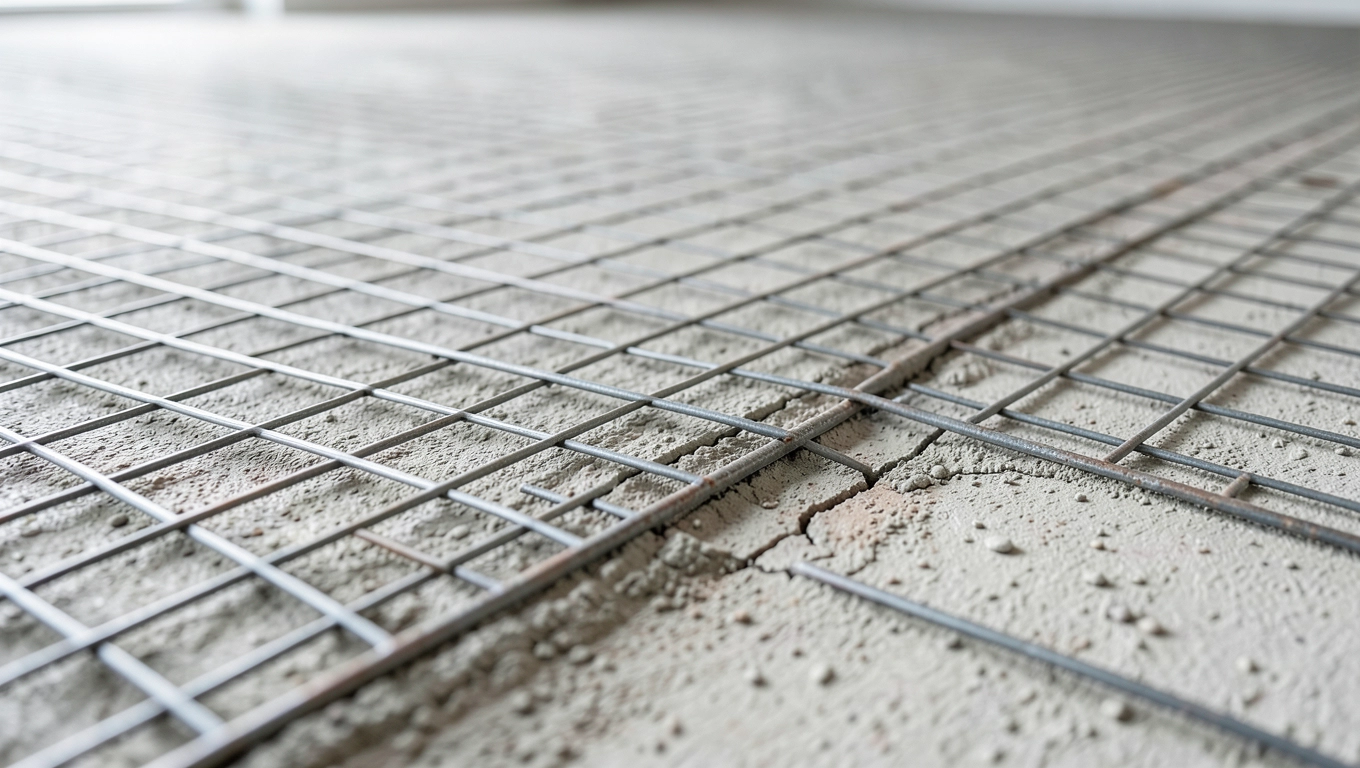

Zbrojenie i dylatacje chudziaka, które chronią przed pękaniem
Chudziak nie jest elementem konstrukcyjnym, więc zbrojenie służy głównie ograniczeniu rys skurczowych, nie przenoszeniu obciążeń. Dwa rozwiązania działają tu najczęściej: siatki stalowe lub włókna rozproszone.
Siatki ze stali żebrowanej o średnicy Ø4-6 mm i oczkach 10×10 cm lub 15×15 cm rozkłada się w dolnej lub środkowej strefie płyty. Średnica i oczka wpływają na to, jak drobno zbrojenie rozdziela naprężenia gęstsza siatka lepiej hamuje mikropęknięcia.
Włókna polipropylenowe dodaje się w dawce 0,6-0,9 kg na m³ betonu. Działają inaczej niż stal tworzą trójwymiarową siatkę mikrozbrojeń, która tłumi skurcz plastyczny w pierwszych godzinach wiązania. Włókna stalowe (20-40 kg/m³) wchodzą w grę tam, gdzie chudziak narażony jest na większe obciążenia dynamiczne, na przykład w garażu.
| Rodzaj zbrojenia | Dawka / parametr | Koszt orientacyjny (PLN/m²) | Kiedy stosować |
|---|---|---|---|
| Siatka stalowa Ø4, oczka 15×15 cm | 1,5-2,5 kg/m² | 8-14 | Dom jednorodzinny, garaż |
| Siatka stalowa Ø6, oczka 10×10 cm | 4-6 kg/m² | 18-28 | Podłoga z ogrzewaniem, cięższe posadzki |
| Włókna polipropylenowe | 0,6-0,9 kg/m³ | 3-6 | Standardowe wnętrza bez dużych obciążeń |
| Włókna stalowe | 20-40 kg/m³ | 15-25 | Garaże, warsztaty, posadzki przemysłowe |
Dylatacje dzielą chudziak na pola, które mogą swobodnie „pracować" pod wpływem zmian temperatury i wilgotności. Taśma dylatacyjna obwodowa o grubości 5-10 mm idzie wzdłuż wszystkich ścian, słupów i przejść instalacyjnych. Bez niej płyta „wchodzi" w ściany i napiera, a naprężenie kończy się rysą.
Dylatacje pośrednie wykonuje się, gdy pole przekracza 25-30 m² lub gdy jeden z wymiarów przekracza 6 m. Nacięcia robi się po 24-48 godzinach od wylania, na głębokość 1/3 grubości płyty. Zbyt płytkie nacięcie nie przeniesie naprężeń, zbyt głębokie osłabi przekrój chudziak zacznie pracować w miejscu, którego nikt nie zaplanował.

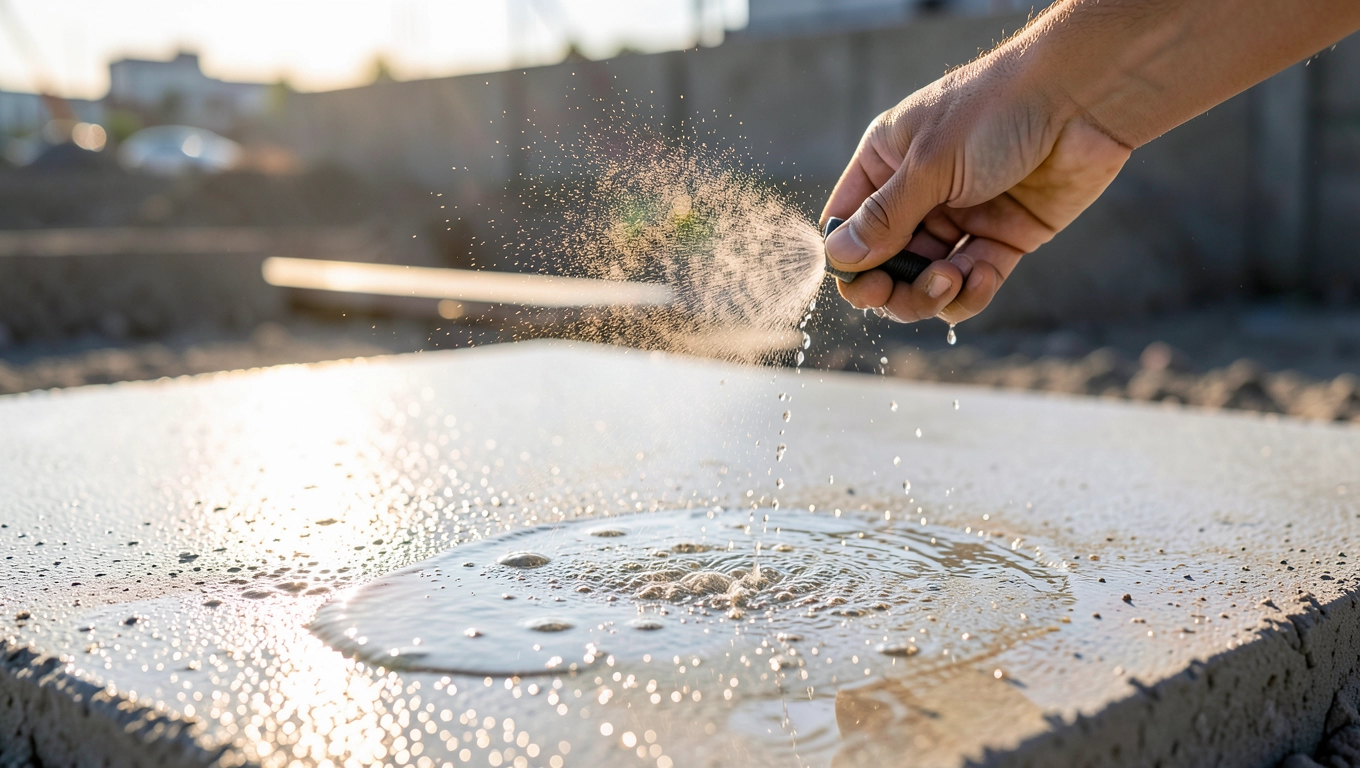

Pielęgnacja, schnięcie i najczęstsze błędy wykonawców
Beton potrzebuje wody, żeby wiązać cement. Gdy woda odparuje szybciej, niż zdąży zajść hydratacja, powierzchnia kruszeje i pyli. Dlatego chudziak polewa się wodą przez 3-7 dni, a w upalne dni nawet dłużej, i przykrywa folią, która ogranicza parowanie.
Pierwsze chodzenie możliwe jest po 2-3 dniach. Dalsze warstwy izolacja termiczna, posadzka układa się zwykle po 7-14 dniach, ale pełną wytrzymałość chudziak osiąga po 28 dniach. Wcześniejsze obciążanie (na przykład stawianie ścian działowych) zwiększa ryzyko rys, które przeniosą się potem na posadzkę.
Temperatura otoczenia podczas wylewania i przez kilka kolejnych dni powinna utrzymywać się powyżej 5°C. Poniżej tej granicy hydratacja cementu praktycznie zamiera, a mróz potrafi rozsadzić świeży beton od środka woda w porach zamarza i rozsadza strukturę.
Oto lista błędów, które kosztują najwięcej:
- Zbyt cienka warstwa (3-4 cm) pęka pod ciężarem ścianek działowych i mebli.

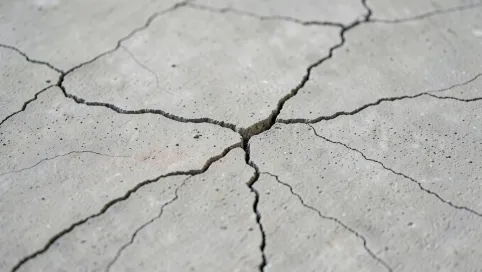

- Brak zbrojenia siatka rys skurczowych wychodzi już po pierwszej zimie.
- Zbyt szybkie schnięcie brak polewania wodą w lecie, przeciągi, brak folii ochronnej.
- Brak dylatacji naprężenia kumulują się przy ścianach i w narożnikach, płyta „wypycha" się z futryny.
- Źle wykonane instalacje pod płytą rury bez ochrony, niezinwentaryzowane przebiegi, brak geodezyjnej inwentaryzacji powykonawczej.
- Różnica poziomów garaż/mieszkania brak przegrody termicznej i dylatacji na granicy stref o różnej temperaturze.
- Wylewanie w mróz bez osłon i domieszek przeciwmrozowych chudziak traci wytrzymałość trwale.
- Zbyt gruba warstwa podnosi poziom podłogi, wymaga modyfikacji progów, schodów i wysokości drzwi.
Sprawdzone na budowach proporcje mieszanki przygotowywanej na placu budowy to 1 część cementu CEM I 32,5 na 4-5 części piasku 0/4 mm z dodatkiem żwiru 2/8 mm w proporcji zależnej od wymaganej grubości. Stosunek w/c utrzymuj w okolicach 0,5. Przy większych powierzchniach (ponad 50-80 m²) zwykle opłaca się zamówić beton towarowy z pompą koszt około 200-320 PLN/m³, a z robocizną i przygotowaniem podłoża chudziak wychodzi orientacyjnie 90-160 PLN/m² dla wariantu 8-10 cm z siatką.
Przed wylaniem chudziaka zatrzymaj się i sprawdź z kierownikiem budowy trzy rzeczy: inwentaryzację instalacji pod płytą, zgodność poziomu z projektem oraz gotowość podsypki do betonowania. Każda poprawka po wylaniu kosztuje kilkakrotnie więcej niż ta godzina kontroli.
Na koniec krótkie odpowiedzi na pytania, które padają najczęściej. Czy chudziak można wylewać zimą? Tak, ale tylko z domieszkami przeciwmrozowymi i przy temperaturze powietrza powyżej −5°C przez pierwsze trzy doby. Czy potrzebne są dylatacje w małym domu? Tak, choćby obwodowe to najtańsze zabezpieczenie przed rysami przy ścianach. Czy chudziak zastępuje wylewkę? Nie chudziak daje poziom i przenosi obciążenia, wylewka wyrównuje powierzchnię pod posadzkę i prowadzi instalacje ogrzewania podłogowego. Jaki piasek pod chudziak? Płukany, frakcji 0/4 mm, bez gliny i części organicznych domieszki ilaste obniżają wytrzymałość i szczelność betonu.
Źródła danych: PN-EN 206 (beton wymagania, właściwości, produkcja i zgodność), PN-EN 13670 (wykonywanie konstrukcji betonowych), PN-EN 13967 (elastyczne wyroby do izolacji przeciwwilgociowej), Eurokod 2 (PN-EN 1992-1-1), Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 2002 r. z późn. zm.). Orientacyjne stawki materiałów i robocizny opracowane na podstawie ogólnopolskich cenników SEKOCENBUD oraz katalogów KNR (Katalog Nakładów Rzeczowych) dane szacunkowe, zależne od regionu i sezonu.
