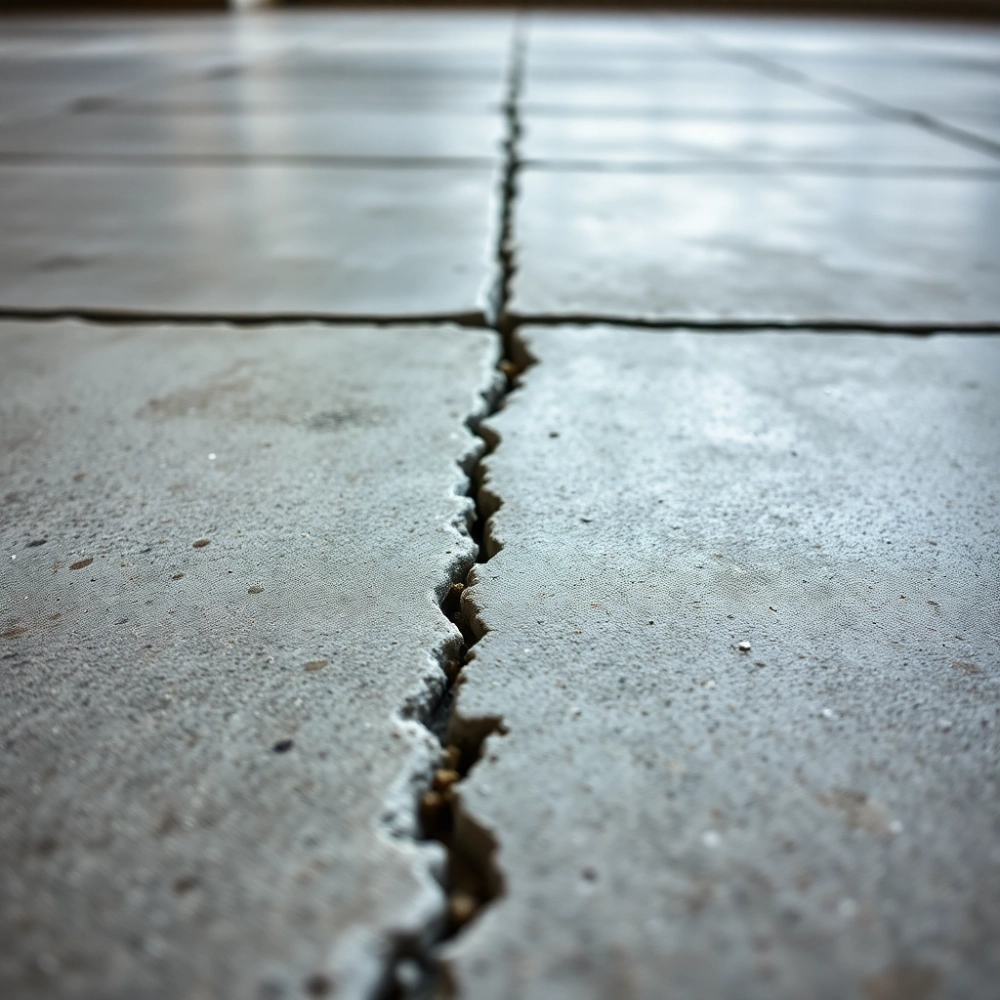

Co ile dylatacja posadzki — zasady i praktyczne wytyczne

Co ile dylatacja posadzki — to pytanie pojawia się przy planowaniu każdej większej inwestycji podłogowej i kryje w sobie dwa trzy kluczowe dylematy: jak pogodzić ciągłość użytkową z koniecznością zapobiegania pękaniu betonu, jak dobrać szerokość szczeliny tak, by pomieściła ruchy termiczne i skurczowe bez przepłacania za skomplikowane profile, oraz jak dopasować rozmieszczenie dylatacji do obciążeń i rodzaju posadzki tak, by nie ograniczać ruchu wózków widłowych czy instalacji produkcyjnych. Ten tekst odpowie konkretnie — ile metrów między dylatacjami daje sens techniczny i ekonomiczny, jakie szerokości stosować dla różnych grubości płyt oraz jakie miejsca na hali czy w budynku wymagają szczególnej uwagi.

• Częstotliwość dylatacji w posadzkach przemysłowych
• Szerokość i rozmieszczenie szczelin dylatacyjnych
• Wpływ grubości płyty i rodzaju posadzki na dylatacje
• Najważniejsze lokalizacje dylatacji przy obciążeniach i zmianach kierunku
• Warunki klimatyczne a wymagane szczeliny dylatacyjne
• Wymagania norm i prawidłowe wykonanie dylatacji
• Systemy dylatacyjne i wsparcie dla inwestora
• Co ile dylatacja posadzki

Dane w tabeli pokazują typowe, praktyczne wartości: im grubsza płyta i silniejsze zbrojenie, tym mniejsza częstotliwość dylatacji potrzebna do kontroli pękania, ale jednocześnie większa wymagana szerokość szczeliny i droższy system uszczelnienia; przykładowo płyta 180 mm w hali produkcyjnej zwykle zamyka się w schemacie dylatacji co 4–6 m z szerokością 12–20 mm, co przy rzędu 1000 m łącznej długości szczelin daje koszt instalacji w przybliżeniu 40 000–120 000 PLN w zależności od systemu. W kolejnych rozdziałach wyjaśnię, jak interpretować te liczby, jak wykonać obliczenia ruchów termicznych i skurczowych, oraz jakie rozwiązania i koszty rozważyć przy doborze konkretnego systemu dylatacyjnego.

Częstotliwość dylatacji w posadzkach przemysłowych

Podstawowa zasada: częstotliwość dylatacji zależy od grubości płyty, przewidywanych obciążeń i rodzaju ruchu po posadzce; dla ciężkich hal produkcyjnych i magazynów z ruchem wózków zaleca się modulację co 4–6 m, natomiast w przestrzeniach biurowych lub handlowych częściej stosuje się odstępy rzędu 6–8 m, a w wyjątkowo lekkich posadzkach nawet 8–12 m. Projektując sieć dylatacji, należy celować w panele o kształcie jak najbardziej zbliżonym do kwadratu, by uniknąć długich prostokątów, które łatwiej pękają; stosunek boków paska nie powinien przekraczać około 1,5:1. Ostateczna decyzja powinna uwzględniać specyfikę obciążeń — tam, gdzie przewiduje się ruch wózka z ładunkiem skupionym, odstępy należy skrócić i zaprojektować szersze profile w miejscach największych naprężeń.

Zobacz także: Posadzka przemysłowa: cena za m² – cennik 2026

Przelicznik praktyczny: na hali 50 x 30 m z płytą 150 mm i zalecanym odstępem 5 m wprowadza się siatkę dylatacji tworzącą około 10 cięć w krótszym i 6 w dłuższym kierunku, co daje łącznie około 160 m bieżących szczelin w jednej osi i porównywalnie w drugiej, a to z kolei wpływa bezpośrednio na koszty i harmonogram robót. Przyjmując orientacyjny koszt 40–80 PLN/m dla systemu do zastosowań przemysłowych, inwestor otrzymuje szybkie narzędzie do kalkulacji kosztu dylatacji jeszcze na etapie budżetu. Należy pamiętać, że rozmieszczenie dylatacji trzeba skoordynować z układem konstrukcyjnym, strefami montażowymi oraz trasami komunikacyjnymi, bo zmiana jednego parametru wpływa na liczbę i długość szczelin.

Decyzje projektowe nie są arbitralne: aby uniknąć błędów, inżynier powinien przeanalizować wpływ temperatury, skurczu i zbrojenia, zestawić to z wymaganiami eksploatacyjnymi i policzyć ekonomiczny kompromis między większą liczbą, tańszymi dylatacjami a mniejszą ich liczbą i droższymi profilami. W praktyce miejsca o skoncentrowanym obciążeniu — pod układami maszyn czy magazynami palet — często wymagają dodatkowych dylatacji lub wzmocnień lokalnych, nawet jeśli ogólny schemat przewiduje rzadsze rozmieszczenie. Finalne ustalenia powinny być częścią dokumentacji projektowej i zatwierdzone w projekcie wykonawczym przed wykonaniem płyty.

Szerokość i rozmieszczenie szczelin dylatacyjnych

Klucz: szerokość szczeliny musi pomieścić sumaryczny ruch spowodowany zmianami temperatury oraz skurczem betonu i dodatkowymi odkształceniami wynikającymi z eksploatacji; współczynnik rozszerzalności termicznej betonu wynosi około 9–12·10⁻⁶ 1/°C, co dla odcinka 6 m i różnicy temperatur 30°C daje ruch rzędu 1,6–2,2 mm, ale do tego trzeba doliczyć skurcz i margines roboczy, stąd typowe szerokości 8–20 mm. Szerokość dobiera się też do zdolności pracy uszczelniacza i głębokości wypełnienia — zbyt wąska szczelina może spowodować zerwanie masy uszczelniającej, a zbyt szeroka to niepotrzebny koszt i trudności montażowe. Przy projektowaniu warto przyjmować zapas ruchu: dla posadzek przemysłowych stosuje się parametry pozwalające na przesunięcia kilkunastu milimetrów w cyklu termicznym.

Zobacz także: Posadzka lastryko: cena za m² 2026 (150-1200 zł)

Praktyczny sposób obliczenia: ΔL = α · L · ΔT dla części termicznej, gdzie α to współczynnik termiczny (10·10⁻⁶ 1/°C jako przybliżenie), L to rozstaw między dylatacjami, ΔT to spodziewana różnica temperatury; do otrzymanej wartości dodajemy szacunek na skurcz (zwykle kilka mm na panel) i minimalny zapas na pracę uszczelniacza, co daje projektową szerokość szczeliny. Przy płycie 10 m i ΔT 40°C ΔL wyniesie 4 mm, ale projektowo typowa szerokość to raczej 12–20 mm po uwzględnieniu skurczu i zapasu. W praktycznych zestawieniach warto też zestawić parametry uszczelniaczy (praca ±%, twardość) z oczekiwaną amplitudą ruchu, by dobrać profil i głębokość wypełnienia.

Rozmieszczenie szczelin to także kwestia rytmu architektonicznego i logistycznego — szczeliny powinny być prowadzone w linii z innymi podziałami (ściany, słupy, łączenia technologiczne) i unikać przypadkowych krzyżowań z trasami wózków tam, gdzie mogą powodować uderzenia. W miejscach o przewidywanym poziomym przesunięciu należy stosować profile metalowe lub osłony, które przenoszą obciążenie i chronią uszczelnienie; tam, gdzie ruch występuje tylko w osi prostopadłej, wystarczy elastyczny wypełniacz na backer rod, dobrany do głębokości i szerokości szczeliny. Projektant powinien opisać detale montażowe, aby wykonawca wiedział, czy zastosować np. profil krawędziowy, taśmę separacyjną czy kompensator spoczynkowy.

Wpływ grubości płyty i rodzaju posadzki na dylatacje

Grubość płyty to jeden z najprostszych parametrów do szybkiej oceny odstępów dylatacyjnych: ogólna reguła mówi, że im grubsza płyta, tym mniejsza skłonność do przypadkowego pękania między dylatacjami, ale także większe naprężenia wewnętrzne przy zmianach temperatury, co zmusza do projektowania szerszych szczelin; typowe relacje przedstawia tabela w części analitycznej. Na przykład cienka wylewka anhydrytowa 40 mm wymaga dylatacji co 2–3 m, podczas gdy masa betonowa 200 mm w hali może mieć odstępy rzędu 3–5 m, pod warunkiem właściwego zbrojenia i podparcia podłoża.

Rodzaj posadzki determinuje działanie: posadzki cienkowarstwowe lub żywiczne nie zawsze przenoszą pęknięcia z podłoża i wymagają dylatacji zbieżnych z dylatacjami konstrukcyjnymi, często z mniejszym odstępem niż beton monolityczny; natomiast posadzki zbrojone siatką stalową ograniczają szerokość rys, ale nie likwidują potrzeby cięcia kontrolnego i dylatacji. Przy posadzkach przemysłowych zalecane jest projektowanie dylatacji w jednej linii z przerwami konstrukcyjnymi elementów nośnych oraz wykonywanie szczelin przecinających warstwy aż do podłoża, jeśli to konieczne dla pełnej separacji paneli.

Zbrojenie wpływa, ale nie zastępuje: siatka może zmniejszyć rozmiar i widoczność rysy, lecz nie eliminuje naprężeń, które kumulują się w panelu; dlatego projektant może dopuścić nieco większe odstępy przy stosowaniu zbrojenia rozproszonego, ale musi to być uzasadnione obliczeniami i warunkami eksploatacji. Przykładowo płyta 150 mm z siatką 150×150 mm często projektowana jest z dylatacjami co 5–6 m, podczas gdy identyczna płyta bez zbrojenia wymagałaby cięć co 3–4 m — różnice wynikają z kontrolowania szerokości rysy przez zbrojenie.

Najważniejsze lokalizacje dylatacji przy obciążeniach i zmianach kierunku

Dylatacje należy zawsze projektować tam, gdzie występuje zmiana warunków obciążeniowych lub geometrycznych: przy słupach, przy ścianach działowych, na krawędziach ramp, przy drzwiach i progach oraz w miejscach, gdzie zmienia się kierunek rozkładu obciążeń. Ważne jest, by szczelina nie przebiegała przypadkowo przez miejsce pracy maszyny lub wzdłuż ciągu komunikacyjnego, tworząc uciążliwe uskokowe krawędzie; lepiej zaplanować ich przebieg tak, by panele były uporządkowane i przewidywalne. Projektując sieć należy też uwzględnić miejsca przyłączeń instalacji i studzienek — tam wymagana jest specjalna obróbka krawędzi i schemat łączenia elementów dylatacyjnych z wpustami i rusztami.

Przy obciążeniach punktowych (np. stoły montażowe, maszyny) najlepiej wyprowadzić dylatację wokół strefy obciążenia, tworząc strefę izolowaną o wymiarach większych niż obrys maszyny, co ogranicza koncentrację naprężeń w jednym panelu. Dla dróg komunikacyjnych wewnątrz zakładu, zwłaszcza tam gdzie kursują wózki widłowe z ładunkami, dylatacje powinny być prowadzone prostopadle do głównych ciągów ruchu i zabezpieczone profilami metalowymi lub osłonami, aby zminimalizować uderzenia i zużycie uszczelniaczy. Zmiany kierunku posadzki, naroża i skrzyżowania szczelin traktuje się jako miejsca o podwyższonym ryzyku — tu stosuje się dodatkowe wzmocnienia albo specjalne profile kompensacyjne.

Odległość od ścian i miejsc stałych mocowań powinna przewidywać szczelinę dylatacyjną krawędziową o szerokości zwykle 10–20 mm, wypełnioną odpowiednim profilem krawędziowym i izolacją, by płyta miała swobodę pracy bez tarcia o konstrukcję. Taka szczelina brzegowa chroni przed przenoszeniem naprężeń na ściany i zapobiega powstawaniu rys w strefie przyściennej. W projektowaniu szczególną uwagę należy zwrócić na połączenie dylatacji z systemami posadzkowymi wielowarstwowymi — każda warstwa musi być odpowiednio odizolowana, by współpracowała z zaprojektowaną linią dylatacji.

Warunki klimatyczne a wymagane szczeliny dylatacyjne

Warunki klimatyczne decydują o amplitudzie ruchów termicznych: przy dużych wahaniach temperatury dobowej i sezonowej konieczne są szersze szczeliny dylatacyjne i uszczelniacze o większej zdolności odkształcenia; dla przypomnienia, dla betonu α ≈ 10·10⁻⁶ 1/°C, więc dla 20 m panelu i ΔT 30°C ruch wyniesie około 6 mm — bez zapasu technicznego to za mało, gdyż trzeba uwzględnić skurcz i tolerancje wykonawcze. W klimatach suchych i gorących skurcz początkowy może być gwałtowny, co wymusza szybsze wykonywanie cięć kontrolnych i rozważenie stosowania mniejszych paneli. W klimatach bardzo zmiennych sezonowo — z mrozami i dużą różnicą temperatur — projektuje się szczeliny o większych charakterystykach pracy i częściej stosuje kompensatory mechaniczne.

Wpływ wilgotności: absorpcja i utrata wilgoci przez warstwy podkładowe i posadzkę powodują dodatkowe ruchy, które sumują się z efektami termicznymi; materiały higroskopijne (np. anhydryt) szczególnie reagują na wilgotność, dlatego w takich systemach dylatacje są bliżej i częściej. Harmonogram prac też zależy od pogody: w czasie gorącego, suchego dnia beton szybciej traci wodę i pęka wcześniej, więc cięcia kontrolne muszą być wykonane na „czas” — zbyt późne cięcie zwiększa ryzyko rysowania. Projektant powinien zatem uwzględnić lokalne warunki klimatyczne w wytycznych wykonawczych, a kierownik budowy monitorować temperaturę i wilgotność przy podejmowaniu decyzji o terminie cięć.

Sezonowość i ekspozycja na słońce wpływają też na różnice między strefami w jednej hali — np. część przy dużych świetlikach nagrzewa się mocniej, co może wymagać lokalnego zwiększenia szerokości szczeliny lub zastosowania uszczelniacza o większej zdolności przemieszczeń. Tam, gdzie panele są długie, zalecane jest zaplanowanie kompensatorów co pewien dystans, które absorbują nagromadzone naprężenia, zamiast pozwalać im tworzyć przypadkowe rysy. W miejscach narażonych na częste zmiany termiczne warto przewidzieć inspekcje i serwis uszczelnień częściej niż w strefach o stabilnej temperaturze.

Wymagania norm i prawidłowe wykonanie dylatacji

Normy budowlane określają zasady doboru materiałów i detali, a projektant musi odnieść się do obowiązujących dokumentów technicznych dotyczących betonu i posadzek oraz wymagań producentów systemów dylatacyjnych; kluczowe parametry to głębokość cięcia kontrolnego (zwykle 1/4–1/3 grubości płyty), klasa betonu, sposób zagęszczenia i docelowe obciążenie. Prawidłowe wykonanie zaczyna się na etapie projektowym: rysunki muszą jednoznacznie określać odległości, szerokości i typy profili a także kolejność robót, by cięcia wykonano w odpowiednim czasie i głębokości. Brak szczegółowej instrukcji wykonania i harmonogramu cięć to najczęstsza przyczyna błędów i pęknięć w posadzce po oddaniu obiektu do użytkowania.

Prosty plan wykonania dylatacji — krok po kroku

• Projekt: ustalenie rozmieszczenia i szerokości dylatacji oraz wyboru systemu (saw-cut, profil, wypełnienie).
• Oznakowanie: wyznaczenie linii przed wykonaniem płyty i uzgodnienie z instalacjami podposadzkowymi.
• Wykonanie płyty: zachowanie technologii betonu, zagęszczenia i pielęgnacji.
• Cięcia kontrolne: wykonanie saw-cut w czasie zalecanym dla mieszanki i warunków (zwykle 6–24 h, zależnie od warunków).
• Czyszczenie szczelin i montaż backer-rods / profili.
• Uszczelnienie: aplikacja masy elastycznej; kontrola głębokości i przyczepności.
• Odbiór i dokumentacja: sprawdzenie zgodności z projektem i zapis parametrów.

Wykonawcze detale mają znaczenie: głębokość cięcia kontrolnego, oczyszczenie bruzdy przed uszczelnieniem i dobór backer roda (średnica powinna lekko naciskać w szczelinę, by utworzyć właściwy kształt masy) determinują trwałość systemu. Przyjmuje się, że prace związane z instalacją dylatacji (cięcie, montaż profili, wypełnienie) dla obiektu o powierzchni 1 000 m² zamykają się zwykle w 1–3 dniach roboczych dla typowego zespołu, a koszty robocizny stanowią istotną część ceny za metr bieżący. Kontrola jakości po wykonaniu obejmuje sprawdzenie spójności uszczelnienia, głębokości i równomierności szczelin oraz protokół przyjęcia robót, bez którego gwarancja może być utrudniona.

Systemy dylatacyjne i wsparcie dla inwestora

Systemy dylatacyjne można podzielić na proste cięcia kontrolne wypełnione elastomerem, fabryczne profile plastikowe/metalowe montowane w czasie wylewania, oraz rozbudowane kompensatory i osłony stalowe dla miejsc o dużych obciążeniach; koszt i skomplikowanie rosną w kolejności od saw-cut + seal (najtańsze) do metalowych pokryw kompensacyjnych (najdroższe). Przy wyborze systemu inwestor powinien zestawić przewidywane ruchy (mm), rodzaj użytkowania (piesi, ruch wózków, pojazdy ciężkie) i oczekiwany czas życia systemu — proste uszczelnienia wymagają okresowego serwisu co kilka lat, natomiast profile metalowe są droższe, ale bardziej wytrzymałe. Wbudowane systemy z możliwością kontroli wymiany uszczelnienia ułatwiają późniejszą konserwację i zmniejszają ryzyko nagłych przestojów operacyjnych.

Orientacyjne ceny: cięcie i uszczelnienie standardowe 15–60 PLN/m, profile PCV/alkaloodporne 30–120 PLN/m z montażem, ciężkie obudowy i zamknięcia metalowe 100–300 PLN/m — różnice wynikają z klasy ruchu, wymagań higienicznych oraz konieczności stosowania dodatkowych elementów (kotwy, płyty krawędziowe). Dla inwestora istotne jest też planowanie kosztów eksploatacyjnych: kontrola i ewentualna renowacja uszczelnień co 5–10 lat to realistyczne założenie budżetowe. Przy podejmowaniu decyzji warto uzyskać od wykonawców ofertę zawierającą koszt materiału, robocizny oraz przewidywany czas konserwacji, by porównać całkowity koszt cyklu życia.

Wsparcie projektowe to element, którego nie warto pomijać: inwestor powinien wymagać od wykonawcy dokumentacji technicznej systemu dylatacyjnego, kart technicznych uszczelniaczy i profili oraz próbnej próbki dylatacji na małej powierzchni w celu weryfikacji zachowania materiałów. Inspekcje wykonania, protokoły z badań przyczepności mas uszczelniających oraz harmonogramy przeglądów zabezpieczają finansowo i eksploatacyjnie inwestycję; bez tych elementów ryzyko konieczności kosztownych napraw rośnie, więc lepiej zapłacić nieco więcej za dobrze udokumentowane rozwiązanie niż oszczędzać na etapie montażu.

Co ile dylatacja posadzki

• Pytanie: Co ile dylatacja posadzki przemysłowej powinny być rozmieszczone?

  Odpowiedź: W posadzkach przemysłowych o wysokich obciążeniach zwykle zaleca się rozmieszczenie dylatacji co 4–6 metrów, a decyzję o ostatecznych odstępach podejmuje wykwalifikowany inżynier.

• Pytanie: Czy czynniki klimatyczne wpływają na szerokość i rozmieszczenie dylatacji?

  Odpowiedź: Tak; temperatura i przewidywane zmiany temperatury mogą wymagać szerszych szczelin dylatacyjnych i dostosowania odstępów, zwłaszcza w dużych różnicach temperatur.

• Pytanie: Jaki wpływ ma zbrojenie na szerokość dylatacji?

  Odpowiedź: Ilość i rozmieszczenie zbrojenia ograniczają swobodę rozszerzania betonu, co wpływa na ostateczną szerokość szczelin dylatacyjnych.

• Pytanie: Kto powinien zaprojektować i zatwierdzić rozmieszczenie dylatacji?

  Odpowiedź: Decyzję powinien podjąć wykwalifikowany inżynier z odpowiednimi uprawnieniami, uwzględniając warunki eksploatacyjne i parametry posadzki.
